Farmall M
El Farmall M es un tractor producido por Farmall. La potencia de motor indicada es de 36,07 cv 26,9 kW.
Resumen
 | 1939 - 1954
Tráctor para cultivos en hileras
Tractor para cultivos en hileras |
|---|
Producción | |
|---|---|
Fabricante | Farmall (una parte de International Harvester) |
Tractor para cultivos en hileras | |
Construido en Rock Island, Illinois, EE. UU. | |
Total construido | 270,140 |
Precio original | $1.440 (1946 ) |
$2.600 (1952 ) | |
La M también estuvo disponible en la versión de alto despeje "vegetal" MV y la diésel MD. La Farmall M fue la versión para cultivos en hileras de la McCormick-Deering W-6. A finales de la década de 1950, la M continuó su producción en Doncaster después de que había cesado en Farmall Works, estos a menudo se refieren a como un modelo BM. | |
Variantes | |
|---|---|
MD | motor diésel |
MV | alto-cultivo |
MDV | diésel de alta cosecha |
AM | M de fabricación australiana, construido entre 1949 y 1954 |
BM | M construido en Gran Bretaña |
W-6 | estándar-frontal |
I-6 | industrial |
Motores Farmall M | |
|---|---|
International Harvester 4.1L 4 cilindros de destilado | |
International Harvester 4.1L 4-cyl gasolina | |
Tanque de combustible | 21 gal
79,5 L |
Combustible auxiliar | 1 gal
3.8 L |
Detalles del motor ...  | |
Transmisión Farmall M | |
|---|---|
5 velocidades de cambio deslizante | |
Detalles de la transmisión ...  |
Potencia Farmall M | |
|---|---|
Enganche (declarado) | 25 hp
18,6 kW |
Cinturón (declarado) | 31-33 hp
23,1 kW |
Arados | 3 (14 pulgadas) |
Enganche (probado) | 33,1 cv
24,7 kW |
PTO (probado) | 36,07 cv
26,9 kW |
Cinturón (probado) | 36,66 cv
27,3 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Tracción trasera | |
Dirección manual | |
Bandas de freno por contracción mecánica | |
Estación de operador abierta. |
Fotos | |
|---|---|
 | |
Fotos de Farmall M...  |
Hidráulicos | |
|---|---|
Tipo | Levante-Todo *Opcional. Bomba impulsada por la transmisión. |
Presión | 500 psi (temprano)
34,5 bar |
800 psi (tarde)
55.2 bar | |
Toma de fuerza (PTO) | |
|---|---|
Tipo de PTO trasero | 540 (1,375) |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 88.5 pulgadas
224 cm |
Peso | 4858 lbs
2203 kg |
Neumático delantero | 6.00-16 |
Neumático trasero | 11-38 |
Dimensiones y neumáticos completos...  | |
Accesorios Farmall M | |
|---|---|
cargador frontal | |
Detalles de acoplamiento...  |
Números de serie M | |
|---|---|
1939 | FBK501 |
1940 | FBK7240 |
1941 | FBK25371 |
1942 | FBK50988 |
1943 | FBK60011 |
1944 | FBK67424 |
1945 | FBK88085 |
1946 | FBK105564 |
1947 | FBK122823 |
1948 | FBK151708 |
1949 | FBK180514 |
1950 | FBK213579 |
1951 | FBK247518 |
1952 | FBK290923 |
Final | FBK298218 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Referencias | |
|---|---|
 | |
Tractores Farmall Serie Letter por Lee Klancher | |
No. 30 Cargador de Potencia publicado por International Harvester | |
Cargadores agrícolas publicados en 1962, por International Harvester | |
Manual del operador Farmall M y MV | |
Catálogo General de la línea publicado en 1949, por International Harvester |
Motor
Opciones del motor | |
|---|---|
International Harvester 4.1L 4 cilindros de destilado | |
International Harvester 4.1L 4-cyl gasolina |
Detalle del motor | |
|---|---|
International Harvester | |
destilado | |
4 cilindros | |
cabezal vertical refrigerado por líquido | |
Desplazamiento | 247,7 cc
4,1 L |
Diámetro/Carrera | 3.875x5.25 pulgadas
98 x 133 mm |
Compresión | 4.75:1 |
4.5:1 *Motor de queroseno | |
RPM nominal | 1.450 |
Orden de encendido | 1-3-4-2 |
Capacidad del aceite | 8 qts
7.6 L |
Capacidad del refrigerante | 24 qts
22.7 L |
Espacio de la bujía | 0.025 pulgadas
0.635 mm |
Espacio en el punto | 0.013 pulgadas (Magneto)
0.330 mm |
0.020 pulgadas (Distribuidor)
0.508 mm | |
Juego de la válvula de admisión | 0.017 pulgadas*Caliente
0.432 mm |
Juego de válvulas de escape | 0.017 pulgadas*Caliente
0.432 mm |
Detalle del motor | |
|---|---|
International Harvester C248 | |
gasolina | |
4 cilindros | |
cabezal vertical refrigerado por líquido | |
Desplazamiento | 247,7 cc
4,1 L |
Diámetro/Carrera | 3.875x5.25 pulgadas
98 x 133 mm |
Compresión | 5.65:1 |
RPM nominal | 1450 |
Orden de encendido | 1-3-4-2 |
Capacidad del aceite | 8 qts
7.6 L |
Capacidad del refrigerante | 24 qts
22.7 L |
Transmisión
Transmisión | |
|---|---|
Tipo | engranaje deslizante |
Engranajes | 5 hacia adelante y 1 hacia atrás |
Velocidades | |
|---|---|
 |

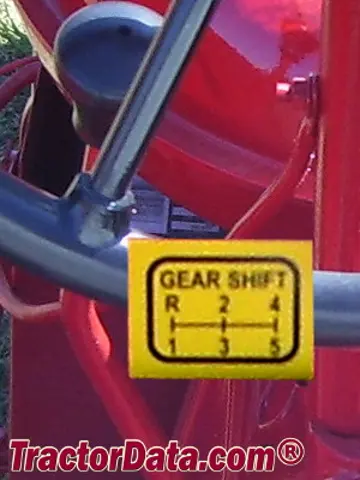

Patrón de turnos | |
|---|---|
 |
Dimensiones
Neumáticos Farmall M | |
|---|---|
Parte delantera del tractor | 6.00-16 |
Ag trasera | 11-38 |
Parte delantera del tractor | 22.50x4 (acero) |
Ag trasera | 51x8 (acero) |
10-38 | |
12-38 | |
11.25-36 | |
Dimensiones | |
|---|---|
Distancia entre ejes | 88.5 pulgadas
224 cm |
Longitud | 133 pulgadas
337 cm |
Ancho | 84 pulgadas
213 cm |
Altura | 78.3 pulgadas
198 cm |
Peso de envío | 4858 lbs
2203 kg |
Peso estabilizado | 6770 lbs
3070 kg |
Eje trasero de la barra | Diámetro de 2,75 pulgadas
69 mm |
Neumático delantero | 9.125 pulgadas
23 cm |
Neumático trasero | 52 a 88 pulgadas
132 a 223 cm |
Pruebas
Pruebas de Tractores | |
|---|---|
NTTL 327: destilado de 5 velocidades 2WD | |
NTTL 328: gasolina 5 velocidades 2WD |
Prueba de Tractor de Nebraska 327 | |
|---|---|
Destilado de 5 velocidades 2WD
5 - 16 de septiembre de 1939
Enlace: Archivo de la prueba de tractores de Nebraska 327 | |
Potencia de la banda (máx.) | 34,82 hp
26,0 kW |
Uso de combustible de la banda (máx.) | 2.8 gal/hora
10.6 l/hora |
Rendimiento del PTO | |
Potencia a velocidad nominal del motor | 34,16 cv
25,5 kW |
Consumo de combustible | 2.7 gal/hora
10.2 l/hora |
Rendimiento del enganche | |
Potencia máxima | 30,62 hp
22,8 kW |
Engranaje 2 usado para prueba de potencia. | |
Tracción máxima | 4,365 lbs
1979 kg |
Engranaje 1 utilizado para la prueba de tiro. | |
Prueba de Tractor de Nebraska 328 | |
|---|---|
Gasolina de 5 velocidades 2WD
11 - 21 de septiembre de 1939
Enlace: Archivo Nebraska Tractor Test 328 | |
Potencia de la banda (máx.) | 36,66 cv
27,3 kW |
Uso de combustible de la banda (máx.) | 3.0 gal/hora
11.4 l/hora |
Rendimiento del PTO | |
Potencia a velocidad nominal del motor | 36,07 cv
26,9 kW |
Consumo de combustible | 3.0 gal/hora
11.4 l/hora |
Rendimiento del enganche | |
Potencia máxima | 33,1 cv
24,7 kW |
Tracción máxima | 4,266 lbs
1935 kg |
Engranaje 1 utilizado para la prueba de tiro. | |
Fotos

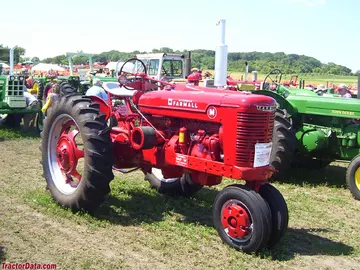

Farmall M
Farmall M
Farmall M operator station and controls.
Farmall M with International 234 mounted corn picker with M & W Super Snoot.
Guía de Aperos Recomendados y Dimensionamiento
Recomendaciones técnicas para Farmall M basadas en su potencia de 36.073494189898426 CV y normas agrícolas ASAE.
| Apero y Labor | Tamaño Recomendado | Régimen de Trabajo | Notas Técnicas |
|---|---|---|---|
Arado de VertederaLabranza Primaria | 2 to 3 Bottom (14-16")2 - 3 铧 (35-40 cm) | Servicio Mediano | Standard utility farm tillage. |
Desbrozadora / Cortadora RotativaSegado y Limpieza | 5 ft (60 in)1.5 m | Servicio Mediano | Pasture maintenance and weeds up to 1.5" diameter. |
Rotocultivador / RotovatorPreparación de Cama de Siembra | 54 to 60 in135 - 150 cm | Servicio Mediano | Thorough seedbed preparation in orchards and vegetable plots. |
Rastra de DiscosLabranza Secundaria | 5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片) | Servicio Ligero | Small acreage soil break-up and secondary aeration. |
Empacadora de HenoHeno y Forraje | Small Square Baler (14x18")小方捆打捆机 (36x46 cm) | Servicio Mediano | Classic 2-string baler for horse and small livestock hay. |
Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Farmall M.
Autonomía de Campo Estimada: 11.2 hrs
Aproximadamente 11.2 horas de trabajo continuo al ~75% de potencia con el depósito lleno (21 gal / 79.5 L).
Consumo Horario Estimado (75% Carga)~1.9 gal/h (7.1 L/h)
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones Farmall M
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Farmall M.
Equivalencias convertidas:
Caballos de fuerza (HP)36.1 hp
Kilovatios (kW)26.9 kW
Caballos de vapor (CV / PS)36.6 PS
