John Deere 4230
El John Deere 4230 es un tractor producido por John Deere. La potencia de motor indicada es de 100,32 cv 74,8 kW.
Resumen
 | 1973 - 1977
Generación II Serie de tractores para cultivos en hilera
Serie Generación II
Tractor para cultivos en hileras |
|---|
Producción | |
|---|---|
Fabricante | John Deere |
Tractor para cultivos en hileras | |
Construido en Waterloo, Iowa, EE. UU. | |
Total construido | 33 (gasolina) |
90 (Bajo perfil) | |
El John Deere 4230 fue el reemplazo de la Generación II para el popular 4020. Un extremo delantero tricíclico para cultivo en hileras era una opción en el 4230. Junto con el más pequeño 4030, esta fue la última tractor de la fábrica de Waterloo de Deere para tener una opción tricíclica. | |
Variantes | |
|---|---|
4230 | cultivo de arrastre |
4230 Hi-Crop | alto despeje |
4230 LP | de bajo perfil |
Motores John Deere 4230 | |
|---|---|
John Deere 6.6L 6 cilindros diésel | |
John Deere 5.9L 6-cyl gasolina | |
Detalles del motor ...  |
Transmisiones John Deere 4230 | |
|---|---|
8 velocidades parcialmente sincronizadas | |
16 velocidades de cambio parcial asistido | |
8-velocidades cambio de potencia total | |
transmisión de 13 velocidades | |
Detalles de la transmisión ...  |
John Deere 4230 Power | |
|---|---|
PTO (declarado) | 100 hp
74,6 kW |
Enganche (probado) | 83,95 hp
62,6 kW |
PTO (probado) | 100,32 cv
74,8 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Conducir | 4x2 2WD |
4x4 HFWD 4WD | |
Tracciones finales | planetario |
Bloqueo diferencial | trasera hidro-mecánica |
Dirección asistida | |
Frenos hidráulicos de disco húmedo diferenciales | |
Estación de operador abierta. ROPS Roll-Gard de cuatro postes opcional. Cabina Sound-Gard con aire acondicionado opcional. | |
Fotos | |
|---|---|
 | |
Fotos de John Deere 4230...  |
Capacidad | |
|---|---|
Combustible | 37 gal
140.0 L |
Sistema hidráulico | 16 gal
60,6 L |
Hidráulicos | |
|---|---|
Tipo | centro cerrado |
Capacidad | 16 gal
60,6 L |
Válvulas | 1 a 3 |
Enganche de tractor | |
|---|---|
Tipo Trasero | II |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | independiente |
Tipo de PTO trasero | 540/1000 (1.375) |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 104 pulgadas
264 cm |
Peso | 8100 a 10800 libras |
Neumático delantero | 9.5L-15 |
Neumático trasero | 18.4-34 |
Dimensiones y neumáticos completos...  | |
Adjuntos John Deere 4230 | |
|---|---|
cargador frontal | |
Detalles de acoplamiento...  |
4230 Números de Serie | |
|---|---|
1973 | 1000 |
1974 | 13000 |
1975 | 22074 |
1976 | 28957 |
1977 | 35588 |
Final | 42331 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Eléctrica | |
|---|---|
Suelo | negativo |
Sistema de carga | alternador |
Baterías | 2 |
Voltaje de la batería | 6 |
Referencias | |
|---|---|
 | |
4230-4430-4630 publicado en 1974, por John Deere | |
Tractores de 80 a 150 cv publicados en 1975, por John Deere | |
Hacer de su próxima tractor una inversión tradicionalmente buena de John Deere publicada en 1975 | |
Manual de información del producto publicado en 1975, por John Deere |
Motor
Opciones del motor | |
|---|---|
John Deere 6.6L 6 cilindros diésel | |
John Deere 5.9L 6-cyl gasolina |
Detalle del motor | |
|---|---|
John Deere | |
diésel | |
6 cilindros | |
líquido refrigerado, eje horizontal en línea | |
Desplazamiento | 404 cc
6.6 L |
Diámetro/Carrera | 4.25x4.75 pulgadas
108 x 121 mm |
Filtro de aire | seco con elemento secundario |
Precalentamiento | inyección de éter |
calentador de refrigerante OptOptional | |
Compresión | 16.2:1 |
RPM nominal | 2200 |
RPM al ralentí | 800-2400 |
RPM de funcionamiento | 1500-2200 |
Orden de encendido | 1-5-3-6-2-4 |
Arranque | eléctrico |
Voltios de arranque | 12 |
Capacidad del aceite | 17 qts
16,1 L |
Capacidad del refrigerante | 24 qts
22.7 L |
Detalle del motor | |
|---|---|
John Deere | |
gasolina | |
6 cilindros | |
refrigerado por líquido | |
El motor de gasolina solo estuvo disponible durante el año del modelo 1973 para el Deere 4230. | |
Desplazamiento | 362 cc
5.9 L |
Diámetro/Carrera | 4.25x4.25 pulgadas
108 x 108 mm |
RPM nominal | 2200 |
Orden de encendido | 1-5-3-6-2-4 |
Arranque | eléctrico |
Voltios de arranque | 12 |
Transmisión
Opciones de transmisión | |
|---|---|
8 velocidades parcialmente sincronizadas | |
16 velocidades de cambio parcial asistido | |
8-velocidades cambio de potencia total | |
transmisión de 13 velocidades |
Transmisión | |
|---|---|
Transmisión | John Deere Syncro-Range |
Tipo | parcialmente sincronizado |
Engranajes | 8 hacia adelante y 2 hacia atrás |
Embrague | freno de disco húmedo hidráulico |
Capacidad del aceite | 64 cuartos de galón
60,6 L |
Cuatro estaciones de cambios con dos marchas cada una, más marcha atrás en las primeras dos estaciones de cambios. El tractor debe estar detenido y el embrague debe usarse para cambiar entre estaciones. Una vez en una estación de cambios, el tractor puede cambiar de marcha en movimiento, utilizando el embrague, entre las marchas de esa estación. | |
Velocidades | |
|---|---|
Con neumáticos traseros de 18.4-38. | |
 |

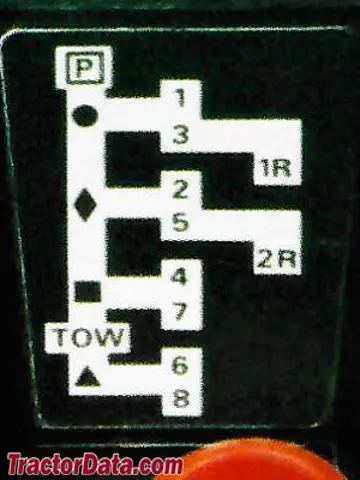

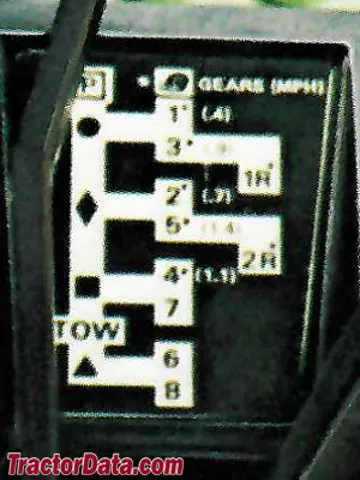

Patrón de turnos | |
|---|---|
 |
Transmisión | |
|---|---|
Transmisión | John Deere Quad-Range |
Tipo | cambio parcial de potencia |
Engranajes | 16 hacia adelante y 6 hacia atrás |
Embrague | freno de disco húmedo hidráulico |
Capacidad del aceite | 64 cuartos de galón
60,6 L |
Cuatro marchas (1-4) en cuatro rangos (A-D). Power shift entre marchas 1-2 y 3-4 en cada rango con un cambio sincronizado (usando embrague) entre 2-3. El tractor debe estar detenido para cambiar de rango. | |
Velocidades | |
|---|---|
Con neumáticos traseros de 18.4-38. | |
 |

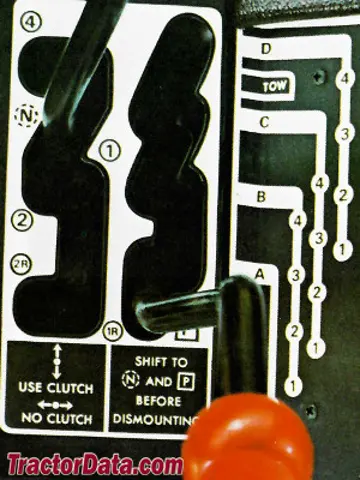

Patrón de turnos | |
|---|---|
 |
Transmisión | |
|---|---|
Transmisión | John Deere Power Shift |
Tipo | cambio de potencia total |
Engranajes | 8 hacia adelante y 4 hacia atrás |
Embrague | discos hidráulicos húmedos |
Capacidad del aceite | 62 cuartos de galón
58,7 L |
Velocidades | |
|---|---|
 |

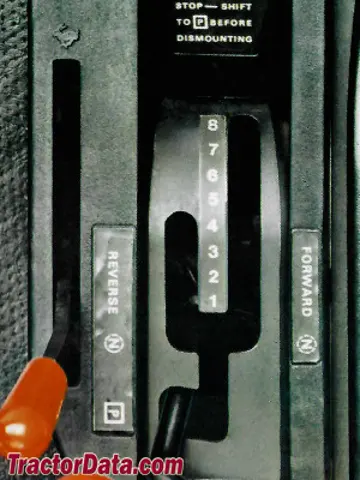

Patrón de turnos | |
|---|---|
 |
Transmisión | |
|---|---|
Transmisión | Creeper de Rango Sincro |
Tipo | criador |
Engranajes | 13 hacia adelante y 4 hacia atrás |
El rango opcional de arrastre agrega velocidades adicionales a los primeros cinco engranajes de la transmisión Syncro-Range. Un seguro evita el cambio a los engranajes del 6 al 8 mientras el arrastre está activado. | |
Patrón de turnos | |
|---|---|
 |
Dimensiones
Neumáticos John Deere 4230 | |
|---|---|
Parte delantera del tractor | 9.5L-15 |
Ag trasera | 18.4-34 |
Parte delantera del tractor | 7.5-15 |
7.50-16 | |
11.00-12 | |
7.50-18 | |
10.00-16 | |
12.4-24 | |
Ag trasera | 23.1-26 |
23.1-30 | |
20.8-34 | |
16.9-34 | |
15.5-38 | |
16.9-38 | |
18.4-38 | |
Dimensiones | |
|---|---|
Distancia entre ejes | 104 pulgadas
264 cm |
Longitud 2WD | 165,6 pulgadas
420 cm |
Longitud 4WD | 169.3 pulgadas
430 cm |
Ancho | 89.625 pulgadas
227 cm |
54.375 pulgadas (Cabina)
138 cm | |
Eje trasero de cremallera y piñón | 3.39 por 90 pulgadas
86 por 2286 mm |
Eje trasero de cremallera y piñón | 3.39 por 96 pulgadas
86 por 2438 mm |
Eje trasero de cremallera y piñón | 3.39 por 104 pulgadas
86 por 2641 mm |
Eje trasero de cremallera y piñón | 3.39 por 2870 pulgadas
86 por 2870 mm |
Neumático delantero | 48 a 79 pulgadas
121 a 200 cm |
Neumático delantero | 52 a 86 pulgadas
132 a 218 cm |
Neumático delantero | 58 a 96 pulgadas
147 a 243 cm |
Neumático trasero | 60 a 94 pulgadas
152 a 238 cm |
Neumático trasero | 60 a 101 pulgadas
152 a 256 cm |
Neumático trasero | 61 a 109 pulgadas
154 a 276 cm |
Neumático trasero | 61 a 118 pulgadas
154 a 299 cm |
Peso John Deere 4230 | |
|---|---|
Envío | 8,100 libras (Syncro)
3674 kg |
8.500 libras
3855 kg | |
En funcionamiento | 10,800 lbs
4898 kg |
Lastrado | 14,150 lbs
6418 kg |
John Deere 4230 Altura | |
|---|---|
Volante | 86.7 pulgadas
220 cm |
Cabaña | 109.875 pulgadas
279 cm |
Escape | 151.75 pulgadas
385 cm |
Pruebas
Prueba de Tractor de Nebraska 1112 | |
|---|---|
Diesel Quad-Range 2WD
13 - 24 de octubre de 1972
Enlace: Archivo de la Prueba de Tractores de Nebraska 1112 | |
Rendimiento del PTO | |
Potencia a velocidad nominal del motor | 100,32 cv
74,8 kW |
Consumo de combustible | 7,1 gal/hora
26,9 l/hora |
Rendimiento del enganche | |
Potencia máxima | 83,95 hp
62,6 kW |
Consumo de combustible | 7.0 gal/hora
26.5 l/hora |
Tracción máxima | 11,150 lbs
5057 kg |
Accesorios
Visión general de los implementos | |
|---|---|
Cargadora John Deere 148 | |
Cargadora John Deere 158 |
Guía de Aperos Recomendados y Dimensionamiento
Recomendaciones técnicas para John Deere 4230 basadas en su potencia de 100.3084522455168 CV y normas agrícolas ASAE.
| Apero y Labor | Tamaño Recomendado | Régimen de Trabajo | Notas Técnicas |
|---|---|---|---|
Arado de VertederaLabranza Primaria | 4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm) | Servicio Pesado | Heavy primary tillage; semi-mounted hitch recommended. |
Desbrozadora / Cortadora RotativaSegado y Limpieza | 10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼 | Servicio Pesado | Wide swath pasture and crop residue shredding. |
Rotocultivador / RotovatorPreparación de Cama de Siembra | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Cultivos | Deep intensive seedbed preparation for commercial row crops. |
Rastra de DiscosLabranza Secundaria | 10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙 | Servicio Pesado | Aggressive residue cutting in corn/cotton stubble. |
Empacadora de HenoHeno y Forraje | 5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机 | Servicio Pesado | High density baling; requires minimum 85 PTO HP. |
Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para John Deere 4230.
Autonomía de Campo Estimada: 7.1 hrs
Aproximadamente 7.1 horas de trabajo continuo al ~75% de potencia con el depósito lleno (37 gal / 140.1 L).
Consumo Horario Estimado (75% Carga)~5.2 gal/h (19.7 L/h)
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones John Deere 4230
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para John Deere 4230.
Equivalencias convertidas:
Caballos de fuerza (HP)100.3 hp
Kilovatios (kW)74.8 kW
Caballos de vapor (CV / PS)101.7 PS
Comparativa con Modelos Competidores Directos
Compare John Deere 4230 con alternativas del mercado de la misma época y potencia similar.
Modelo Actual
John Deere
John Deere 4230
Potencia del Motor:100,32 cv
74,8 kW
★ Baseline Reference
Massey FergusonCompetidor Directo
Massey Ferguson 2670 HD
Potencia del Motor:91
Años de Producción:2010 - 2013
