Allis Chalmers 190

Le Allis Chalmers 190 est un tracteur produit par Allis Chalmers. La puissance moteur indiquée est de 75,37 ch 56,2 kW. Transmission : Power Director.

Puissance du moteur

75,37 ch 56,2 kW

Boîte de vitesses

Power Director

Aperçu

	1964 - 1972 Un tracteur pour cultures en rangs Tracteur pour cultures en rangs

Production
Fabricant	Allis Chalmers
Tracteur pour cultures en rangs
Construit à West Allis, Wisconsin, États-Unis
Total construit	4726
Prix original	7 172 $

Moteurs Allis Chalmers 190
Allis Chalmers 4.3L 6-cyl essence
Allis-Chalmers 4,9L 6-cylindres diesel
Détails du moteur ...

Transmission Allis Chalmers 190
8-vitesses deux-vitesses powershift
Détails de la transmission...

Allis Chalmers 190 Power
Attelage (testé)	65,33 ch 48,7 kW
PTO (testé)	77,20 ch 57,6 kW
Détails du test de performance ...

Mécanique
Transmission intégrale
Direction assistée
Freins à disque à actionnement par bande
Poste d'opérateur ouvert. Cabine d'usine disponible à partir de 1965 avec chauffage et climatisation en option.

Capacité
Carburant	48 gal 181,7 L
Système hydraulique	9 gal 34,1 L

Hydraulique
Type	centre ouvert
Capacité	9 gal 34,1 L
Pression	2000 psi 137,9 bar
Débit de la pompe	12 gpm 45,4 lpm
Débit de direction	12 gpm 45,4 lpm
Pression de direction.	1500 psi 103,4 bar

Attelage de tracteur
Type arrière	II
Type	Coupleur Allis

Prise de Puissance (PTO)
Prise de puissance arrière	prise de force continue *PTO en direct, le tracteur peut être arrêté via l'embrayage Power Director.
	indépendant OptOptional
Type de prise de force arrière	540 (1,375)
	1000 (1,375)
Tours par minute du moteur	540@1940
	1000@2136

Dimensions et Pneumatiques
Empattement	105 pouces 266 cm
Poids	7665 lbs 3476 kg
Pneus avant	7.50-16
Pneus arrière	18,4-34
Dimensions complètes et pneus ...

Attaches Allis Chalmers 190
chargeuse frontale
Détails de l'attelage...

190 Numéros de série
1964	1001
1965	2485
1966	8219
1967	13273
1968	19262
1969	23234
1970	25901
1971	29136
1972	31118
FAQ : Comment lire un tableau de numéros de série.

Pulley de courroie
Diamètre	9 pouces 22 cm
Largeur	6,6 pouces 16 cm
TR/min	1845
Vitesse	4347 pieds/min 1324,97 mètres/min

Électrique
Sol	négatif
Système de charge	générateur
Batteries	1 (essence)
	2 (diesel)
Volts de la batterie	12
Batterie AH	53 (essence)
	95 (essence optionnelle)
	135 (diesel)
	190 (diesel en option)

Références

Chargeuses - reprenant là où les autres s'arrêtent, publié en 1979, par Allis Chalmers
Tracteurs One-Ninety et One-Ninety XT publiés en 1967 par Allis Chalmers
Tracteurs Série One-Ninety et One-Ninety XT Série III publiés en 1969, par Allis Chalmers
C'est arrivé ! One-Ninety XT neuf publié en 1965, par Allis Chalmers
Équipement agricole Allis-Chalmers 1914-1985 par Norm Swinford

Manuel d'utilisation Tracteurs Un-Cinquante-Neuf et Un-Cinquante-Neuf XT (TM-371A) publié en 1964
Manuel d'utilisation Tracteurs One-Ninety et One-Ninety XT (TM-371A) publié en 1970
Manuel d'utilisation Tracteurs séries 190 et 190 XT III (TM-513) publié en 1971

Moteur

Options moteur
Allis Chalmers 4.3L 6-cyl essence
Allis-Chalmers 4,9L 6-cylindres diesel

Détail du moteur
Allis Chalmers G2500
essence
6-cylindres
refroidi par liquide
Déplacement	265 cc 4,3 L
Alésage/Course	3.75x4.00 pouces 95 x 102 mm
Purificateur d'air	sec
Compression	8:1
Tours/min nominal	2200
Ordre d'allumage	1-5-3-6-2-4
Démarreur	électrique
Volts de démarrage	12
Capacité de liquide de refroidissement	18 qts 17,0 L
Écartement des bougies	0,025 pouces 0,635 mm
Espacement de point	0,016 pouces 0,406 mm
Jeu de soupape d'admission	0,020 pouces (chaud) 0,508 mm
Jeu des soupapes d'échappement	0,025 pouces (à chaud) 0,635 mm

Huile moteur

Capacité d'huile	12 qts 11,4 L

Détail du moteur
Allis-Chalmers 2800
diesel
6-cylindres
refroidi par liquide
Déplacement	301 cc 4,9 L
Alésage/Course	3,875x4,25 pouces 98 x 108 mm
Système de carburant	injection directe
Purificateur d'air	sec
Compression	16,25:1
Tours/min nominal	2200
Ordre d'allumage	1-5-3-6-2-4
Démarreur	électrique
Volts de démarrage	12
Capacité de liquide de refroidissement	18 qts 17,0 L
Jeu de soupape d'admission	0,015 pouces 0,381 mm
Jeu des soupapes d'échappement	0,015 pouces 0,381 mm

Huile moteur

Capacité d'huile	12 qts 11,4 L

Moteur Allis Chalmers 190

Transmission

Transmission — Power Director

Transmission	Power Director
Type	transmission à deux vitesses
Engrenages	8 vers l'avant et 2 en marche arrière
Embrayage	disque sec
Capacité d'huile	32 qt 30,3 L
	38 qt (S/N 23000 et plus) 36,0 L
La transmission est commandée par le levier de changement de vitesse et le levier Power Director. Le tracteur doit être arrêté et l'embrayage utilisé pour sélectionner l'une des quatre vitesses avant, ou la marche arrière. Le levier Power Director a des positions haute, basse et neutre. Le Power Director peut être changé en mouvement sans embrayage. Placer le Power Director en neutre fait que le tracteur s'arrête tout en maintenant la prise de force engagée.

Vitesses
Avec des pneus arrière 15.5-38.

Horaire de travail

Transmission Allis Chalmers 190

Dimensions

Pneus Allis Chalmers 190
Ag front	7.50-16
Ag arrière	18,4-34
Ag front	6.50-16
	9.00-10 (simple)
Ag arrière	23.1-30
	16.9-34
	15.5-38

Dimensions
Empattement	105 pouces 266 cm
Longueur	157,5 pouces 400 cm
Largeur	87,6 pouces 222 cm
Poids	7665 lbs 3476 kg
Garde au sol (essieu avant)	21,75 pouces 55 cm
Garde au sol (essieu arrière)	25,75 pouces 65 cm
Essieu arrière	diamètre de 2,75 pouces 69 mm
Crayon avant	60 à 84 pouces 152 à 213 cm
Traction arrière	60 à 80 pouces 152 à 203 cm
Traction arrière	60 à 88 pouces 152 à 223 cm (PAVT)

Allis Chalmers 190 Hauteur
Volant	82,25 pouces 208 cm
Capot	63,25 pouces 160 cm
Échappement	106,5 pouces 270 cm

Tests

Essais de tracteur
NTTL 886 : diesel 8 vitesses 2WD
NTTL 928 : essence 8 vitesses 2WD

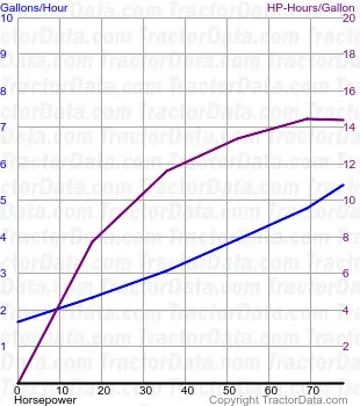

Test de tracteur du Nebraska 886

Test de tracteur du Nebraska 886
Diesel 8 vitesses 2WD 10-16 avril 1965 Lien : fichier Nebraska Tractor Test 886
Performance du prise de force
Puissance à la vitesse nominale du moteur	77,20 ch 57,6 kW
Consommation de carburant	5,4 gal/heure 20,4 l/heure
Puissance à la vitesse nominale de la prise de puissance	72,33 ch 53,9 kW
Consommation de carburant	5,0 gal/heure 18,9 l/heure
Performance de l'attelage
Puissance maximale	65,33 ch 48,7 kW
Consommation de carburant	5,3 gal/heure 20,1 l/heure
Gear 4 utilisé pour test de puissance.
Traction maximale	8663 lbs 3929 kg
Équipement 2 utilisé pour le test de traction.

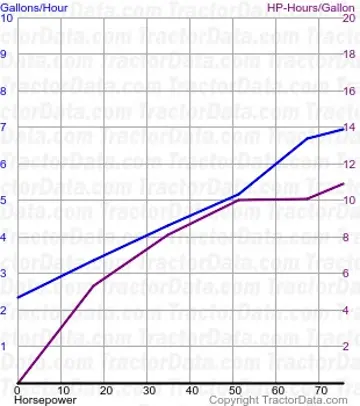

Test de tracteur du Nebraska 928

Test de tracteur du Nebraska 928
Essence 8 vitesses 2WD 9-16 novembre 1965 Lien: Fichier Nebraska Tractor Test 928
Performance du prise de force
Puissance à la vitesse nominale du moteur	75,37 ch 56,2 kW
Consommation de carburant	6,9 gal/heure 26,1 l/heure
Puissance à la vitesse nominale de la prise de puissance	70,18 ch 52,3 kW
Consommation de carburant	6,2 gal/heure 23,5 l/heure
Performance de l'attelage
Puissance maximale	63,10 ch 47,1 kW
Consommation de carburant	7,2 gal/heure 27,3 l/heure
Gear 4 utilisé pour test de puissance.
Traction maximale	8753 lbs 3970 kg
Équipement 2 utilisé pour le test de traction.

Photos

Allis Chalmers 190

Allis Chalmers 190 operator station and controls.

Guide des Outils Recommandés et Dimensionnement

Recommandations techniques pour Allis Chalmers 190 basées sur sa puissance de 75.365441393022 ch et les normes agricoles ASAE.

Outil et Utilisation	Taille Recommandée	Régime de Travail	Notes Techniques
Charrue à SocsTravail du Sol Primaire	3 to 4 Bottom (16")3 - 4 铧 (40 cm)	Usage Intensif	Suitable for medium loam and stubble turnover.
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage	7 to 8 ft (84-96 in)2.1 - 2.4 m	Usage Intensif	Heavy-duty twin spindle cutter for overgrown acreage.
Rotavator / Fraise RotativePréparation du Lit de Semence	78 to 84 in200 - 215 cm	Usage Intensif	Heavy commercial tiller with multi-speed gearbox.
Herse à Disques / DéchaumeurTravail du Sol Secondaire	10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙	Usage Intensif	Aggressive residue cutting in corn/cotton stubble.
Presse à BallesFoin et Fourrage	4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机	Usage Intensif	Silage and dry hay; 540 RPM PTO with slip-clutch.

Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.

Fluides, Capacités et Autonomie au Travail

Fluides recommandés, intervalles d'entretien et autonomie en champ pour Allis Chalmers 190.

Huile Moteur

SAE 15W-40 (Diesel Lourd)

Spécification : API CK-4 / CJ-4 Haute Performance

Intervalle d’Entretien : 150 – 250 Heures

Transmission et Circuit Hydraulique

UTTO (Huile Universelle Transmission et Hydraulique)

Spécification : ISO VG 46 / 68 (Freins Immergés)

Intervalle d’Entretien : 600 – 1000 Heures

Circuit de Refroidissement

Prémélange 50/50 Éthylène Glycol

Spécification : ASTM D6210 / Liquide de Refroidissement OAT

Intervalle d’Entretien : 2 Ans / 1500 Heures
