CaseIH MX270 Magnum

Le CaseIH MX270 Magnum est un tracteur produit par Caseih. La puissance moteur indiquée est de 237,53 ch 177,1 kW.

Aperçu

	1999 - 2002 Série MagnumTracteur pour cultures en rangs Série Magnum Tracteur pour cultures en rangs

Production
Fabricant	Case IH
Tracteur pour cultures en rangs
Construit à Racine, Wisconsin, États-Unis
Prix original	141 000 $

Moteur CaseIH MX270
CDC 8.3L moteur diesel 6 cylindres
Détails du moteur ...

Transmissions Case IH MX270
Boîte de vitesses 18 rapports à puissance intégrale
rampe 24 vitesses
Détails de la transmission...

CaseIH MX270 Power
PTO (déclaré)	235 ch 175,2 kW
Attelage (testé)	207,01 ch 154,4 kW
PTO (testé)	270,93 ch 202,0 kW
Détails du test de performance ...

Mécanique
Transmission intégrale
Finales	planétaire
Verrouillage du différentiel	électro-hydraulique arrière
Direction assistée
Freins hydrauliques à disque humide
Cabine Surveyor standard avec climatisation.

Capacité
Carburant	160 gal 605,6 L
Système hydraulique	45,5 gal 172,2 L

Hydraulique
Type	centre fermé PFC
Capacité	45,5 gal 172,2 L
Pression	2500 psi 172,4 bar
Vannes	3 à 5
Débit de la pompe	30 gpm 113,6 lpm
	44 gpmOptionnel 166,5 lpm
Débit SCV	27 gpm 102,2 lpm
	40 gpmOptFacultatif 151,4 lpm

Attelage de tracteur
Type arrière	III/IIIN
Contrôle	contrôle de position et de prise
Levage arrière	13000 lbs 5896 kg
	16000 lbsOptFacultatif 7257 kg
Attelage avant	II OptOptionnel
Levage avant (à 24"/610mm)	5500 lbs 2494 kg

Prise de Puissance (PTO)
Prise de puissance arrière	indépendant
Type de prise de force arrière	1000 (1,75)
Tours par minute du moteur	1000@1974

Dimensions et Pneumatiques
Empattement	118,3 pouces 300 cm
Poids	20000 à 20900 livres
Pneus avant	16.9R30
Pneus arrière	20.8R42
Dimensions complètes et pneus ...

Numéros de série MX270
1999	JJA0097438
2000	JJA0105000
2001	JJA0108800
2002	JJA0115301
FAQ : Comment lire un tableau de numéros de série.

Électrique
Sol	négatif
Système de charge	alternateur
Ampères de charge	110
	135 OptOptionnel
Volts de charge	12
Batteries	2
CCA de la batterie	1000
Volts de la batterie	12
Groupe batterie	31

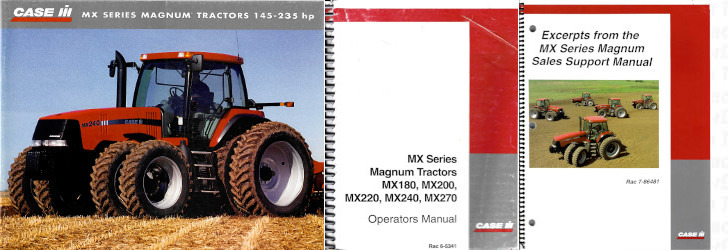

Références

Tracteurs de la série MX Magnum publiés en 1998 par CaseIH
Manuel de l'opérateur Tracteurs Magnum Série MX (Rac 6-5341) publié en 1999
Manuel de support des ventes de la série MX Magnum publié en 1998, par Case IH*
*La publication contient des erreurs connues.

Moteur

Détail du moteur
CDC
diesel turboalimenté et refroidi par l'eau
6 cylindres 24 soupapes
refroidissement liquide en ligne
Déplacement	504,5 pouces cubes 8,3 litres
Alésage/Course	4.488x5.315 pouces 114 x 135 mm
Système de carburant	injection électrique directe
Purificateur d'air	éléments en papier double
Compression	17.0:1
Tours/min nominal	2000
Tours/minute au ralenti	900-2240
Ordre d'allumage	1-5-3-6-2-4
Démarreur	électrique
Volts de démarrage	12
Capacité de liquide de refroidissement	26 qts 24,6 L

Huile moteur

Capacité d'huile	22 qt 20,8 L
Vidange	300 h

Moteur CaseIH MX270

Transmission

Options de transmission
Boîte de vitesses 18 rapports à puissance intégrale
rampe 24 vitesses

Transmission — changement de vitesse progressif

Type	changement de vitesse progressif
Engrenages	18 vers l'avant et 4 en marche arrière
Embrayage	disques électro-hydrauliques à bain d'huile
Changement de vitesse par bouton-poussoir avec levier de transmission par embrayage à gauche.

Vitesses

Transmission — creeper

Type	creeper
Engrenages	24 vers l'avant et 6 vers l'arrière
Gamme de chenilles optionnelle activée par un bouton sur la console. Le tracteur doit être en neutre ou en position parking pour changer de gamme.

Vitesses
Avec des pneus arrière 20.8R42.

Dimensions

Pneus Case IH MX270
Pneus standards (agricoles)	Avant : 16.9R30. Arrière : 20.8R42

Dimensions
Empattement	118,3 pouces 300 cm
Longueur	226 pouces 574 cm
Hauteur (cabine)	123,8 pouces 314 cm
Garde au sol	17,1 pouces 43 cm
Essieu arrière	4,0 sur 2895 millimètres 101 sur 2895 mm
Essieu arrière	4,0 par 304,8 centimètres 254 par 3048 millimètres
Essieu arrière	4,5 pouces par 2895 mm 2895 par 7350 mm
Essieu arrière	4,5 pouces sur 120 pouces 114 sur 3048 mm
Crayon avant	60 à 88 pouces 152 à 223 cm

Poids CaseIH MX270
Expédition	20200 lbs 9162 kg
Fonctionnement	20900 lbs 9480 kg
Capacité maximale	31500 lbs 14288 kg
Essieu avant Max	13300 lbs 6032 kg
Essieu arrière Max	31500 livres (4.0) 14288 kg
	37000 lbs (4.5) 16783 kg

Tests

Test du tracteur du Nebraska 1761

Test du tracteur du Nebraska 1761
Diesel 18 vitesses 4WD Avant le 15 au 24 avril 1999 Lien : fichier Nebraska Tractor Test 1761
Performance du prise de force
Puissance maximale	270,93 ch 202,0 kW
Consommation de carburant	14,8 gal/heure 56,0 l/heure
Puissance à la vitesse nominale du moteur	237,53 ch 177,1 kW
Consommation de carburant	13,2 gal/heure 50,0 l/heure
Puissance à la vitesse nominale de la prise de puissance	243,18 ch 181,3 kW
Consommation de carburant	13,5 gal/heure 51,1 l/heure
Performance de l'attelage
Puissance maximale	207,01 ch 154,4 kW
Consommation de carburant	13,2 gal/heure 50,0 l/heure
Engin 7 utilisé pour test de puissance.
Traction maximale	21 665 lbs 9827 kg
Gear 5 utilisé pour le test de traction.

Photos

CaseIH MX270 Magnum

Guide des Outils Recommandés et Dimensionnement

Recommandations techniques pour Caseih MX270 Magnum basées sur sa puissance de 237.49501193423833 ch et les normes agricoles ASAE.

Outil et Utilisation	Taille Recommandée	Régime de Travail	Notes Techniques
Charrue à SocsTravail du Sol Primaire	8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁	Usage Commercial / Grande Culture	High horsepower articulated/4WD field plowing.
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage	15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼	Usage Commercial / Grande Culture	Large commercial field and roadside mowing operations.
Rotavator / Fraise RotativePréparation du Lit de Semence	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Usage Commercial / Grande Culture	Deep intensive seedbed preparation for commercial row crops.
Herse à Disques / DéchaumeurTravail du Sol Secondaire	24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙	Usage Commercial / Grande Culture	Broad-acre grain tillage for high-drawbar tractors.
Presse à BallesFoin et Fourrage	Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m)	Usage Commercial / Grande Culture	High-capacity commercial forage harvesting (1000 RPM PTO).

Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.

Fluides, Capacités et Autonomie au Travail

Fluides recommandés, intervalles d'entretien et autonomie en champ pour Caseih MX270 Magnum.

Huile Moteur

SAE 15W-40 (Diesel Lourd)

Spécification : API CK-4 / CJ-4 Haute Performance

Intervalle d’Entretien : 150 – 250 Heures

Transmission et Circuit Hydraulique

UTTO (Huile Universelle Transmission et Hydraulique)

Spécification : ISO VG 46 / 68 (Freins Immergés)

Intervalle d’Entretien : 600 – 1000 Heures

Circuit de Refroidissement

Prémélange 50/50 Éthylène Glycol

Spécification : ASTM D6210 / Liquide de Refroidissement OAT

Intervalle d’Entretien : 2 Ans / 1500 Heures

Convertisseur d'unités de spécifications Caseih MX270 Magnum

Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le Caseih MX270 Magnum.

Saisir une valeur :

Unit:

Équivalences converties :

Chevaux-vapeur mécaniques (HP)237.5 hp

Kilowatts (kW)177.1 kW

Chevaux métriques (ch / PS)240.8 PS
