J.I. Case 1570
Le J.I. Case 1570 est un tracteur produit par J I Case. La puissance moteur indiquée est de 180,41 ch 134,5 kW.
Puissance du moteur
180,41 ch
134,5 kW
Poids en ordre de marche
20350 lbs*Pneus arrière jumelés avec poids liquide et fer, plus poids fer avant.
9230 kg
Aperçu
 | 1976 - 1978
Tracteur pour cultures en rangs |
|---|
Production | |
|---|---|
Fabricant | J.I. Case |
Tracteur pour cultures en rangs | |
Construit à Racine, Wisconsin, États-Unis | |
Le prix original était de 30 000 $ en 1978 | |
Moteur J.I. Case 1570 | |
|---|---|
J.I. Case 8.3L 6-cyl diesel | |
Réservoir de carburant | 80 gal
302,8 L |
Détails du moteur ...  | |
Transmission J.I. Case 1570 | |
|---|---|
12 vitesses trois vitesses power shift | |
Détails de la transmission...  |
J.I. Case 1570 Power | |
|---|---|
PTO (déclaré) | 180 ch
134,2 kW |
Attelage (testé) | 147,89 ch
110,3 kW |
PTO (testé) | 180,41 ch
134,5 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Verrouillage du différentiel | hydraulique arrière |
Direction assistée | |
Freins à disque humide hydrauliques | |
Cabine standard avec climatisation. | |
Hydraulique | |
|---|---|
Type | centre ouvert |
Vannes | 2 à 4 |
Débit de la pompe | 20 gpm
75,7 lpm |
40 gpmOptFacultatif
151,4 lpm | |
Attelage de tracteur | |
|---|---|
Type arrière | III |
Levage arrière (à 24"/610mm) | 7925 lbs
3594 kg |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant |
Type de prise de force arrière | 1000 |
Tours par minute du moteur | 1000@2100 |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 106 pouces
269 cm |
Poids | 13300 à 16000 livres |
Pneus avant | 11.00-16 |
Pneus arrière | 18.4-38 |
Dimensions complètes et pneus ...  | |
Numéros de série 1570 | |
|---|---|
Localisation: | Côté gauche de la console de direction. |
1976 | 8797501 |
1977 | 8809950 |
1978 | 8830001 |
FAQ : Comment lire un tableau de numéros de série. | |
Références | |
|---|---|
 | |
Essayez le grand modèle... Nouveau Case 1570 publié en 1976, par J.I. Case | |
"Se spécialiser" pour les spécialistes publié en 1978, par J.I. Case |
Moteur
Détail du moteur | |
|---|---|
J.I. Case | |
diesel turbocompressé | |
6-cylindres | |
refroidi par liquide | |
Déplacement | 504 pouces cubes
8,3 litres |
Alésage/Course | 4,625x5,00 pouces
117 x 127 mm |
Système de carburant | injection directe |
Purificateur d'air | double étage sec |
Compression | 15.8:1 |
Tours/min nominal | 2100 |
Volts de démarrage | 12 |
Capacité de liquide de refroidissement | 44 qts
41,6 L |

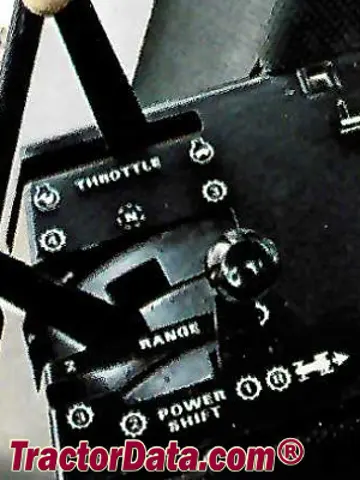

Transmission
Transmission — transmission à trois vitesses
Type | transmission à trois vitesses |
Engrenages | 12 avants et 3 arrières |
Embrayage | disque hydraulique à bain d'huile |
Quatre vitesses, plus marche arrière, avec embrayage de puissance à trois plages. | |
Horaire de travail | |
|---|---|
 |
Dimensions
Pneus J.I. Case 1570 | |
|---|---|
Ag front | 11.00-16 |
Ag arrière | 18.4-38 |
Ag arrière | 24,5-32 |
30.5-32 | |
20.8-38 | |
Dimensions | |
|---|---|
Empattement | 106 pouces
269 cm |
Longueur | 185 pouces
469 cm |
Hauteur (cabine) | 114 pouces
289 cm |
Hauteur (échappement) | 127 pouces
322 cm |
Crayon avant | 60 à 88 pouces
152 à 223 cm |
Traction arrière | 68 à 95 pouces
172 à 241 cm |
Traction arrière | 68 à 119 pouces
172 à 302 cm |
Poids J.I. Case 1570 | |
|---|---|
Expédition | 13300 lbs
6032 kg |
Fonctionnement | 16000 lbs
7257 kg |
Ballasté | 20350 lbs*Pneus arrière jumelés avec poids liquide et fer, plus poids fer avant.
9230 kg |
Tests

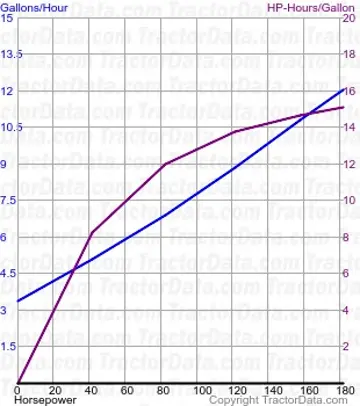

Test de tracteur du Nebraska 1218 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1218 | |
|---|---|
Diesel 12 vitesses 2WD
27 août - 3 septembre 1976
Lien: Fichier Nebraska Tractor Test 1218 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 180,41 ch
134,5 kW |
Consommation de carburant | 12,0 gal/heure
45,4 l/heure |
Performance de l'attelage | |
Puissance maximale | 147,89 ch
110,3 kW |
Consommation de carburant | 11,6 gal/heure
43,9 l/heure |
Équipement 3L utilisé pour test de puissance. | |
Traction maximale | 17115 lbs
7763 kg |
Vitesse 2L utilisée pour le test de traction. | |
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour J I Case J.I. Case 1570 basées sur sa puissance de 180.36747094949214 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 5 to 7 Bottom (18")5 - 7 铧 (45 cm) | Usage Commercial / Grande Culture | Large acreage tillage; requires front ballast weights. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Usage Commercial / Grande Culture | Large commercial field and roadside mowing operations. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Usage Commercial / Grande Culture | Deep intensive seedbed preparation for commercial row crops. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Usage Commercial / Grande Culture | Wide commercial field leveling; requires hydraulic remotes. |
Presse à BallesFoin et Fourrage | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Usage Commercial / Grande Culture | High-capacity commercial forage harvesting (1000 RPM PTO). |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour J I Case J.I. Case 1570.
Autonomie Continue Estimée: 8.5 hrs
Environ 8.5 heures de travail continu à ~75% de charge sur un plein (80 gal / 302.8 L).
Consommation Estimée (75% Charge)~9.4 gal/h (35.5 L/h)
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications J I Case J.I. Case 1570
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le J I Case J.I. Case 1570.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)180.4 hp
Kilowatts (kW)134.5 kW
Chevaux métriques (ch / PS)182.9 PS
Comparatif avec les Modèles Concurrents Directs
Comparez J.I. Case 1570 aux alternatives du marché de même génération et puissance équivalente.
Modèle Actuel
J I Case
J.I. Case 1570
Puissance Moteur:180,41 ch
134,5 kW
★ Baseline Reference
Deutz-FahrConcurrent Direct
Deutz-Fahr Agrotron 150.7
Puissance Moteur:163.6
Années de Production:2005 - 2007
