J.I. Case 301
Le J.I. Case 301 est un tracteur produit par J I Case. Transmission : Tripl-Range. Type de transmission : 48 à 88 pouces 121 à 223 cm.
Transmission et motricité
48 à 88 pouces
121 à 223 cm
Boîte de vitesses
Tripl-Range
Poids en ordre de marche
6 161 lbs
2794 kg
Décodeur de numéro de série et année J I Case J.I. Case 301
Trouvez l'année exacte de fabrication de votre tracteur en saisissant son numéro de série de châssis.
Où trouver la plaque de numéro de sérieLa plaque constructeur se situe généralement sur le longeron avant, sur le côté droit du carter de boîte de vitesses ou sur le tableau de bord.
Aperçu
 | 1956 - 1958
300 Série Tracteur à cultures en rangées |
|---|---|
1956 - 1958 | |
Série 300 | |
Tracteur pour cultures en rangs | |
1956 - 1958 | |
|---|---|
Série 300 | |
Tracteur pour cultures en rangs |
Production | |
|---|---|
Fabricant | J.I. Case |
Tracteur pour cultures en rangs | |
Construit à Rock Island, Illinois, États-Unis | |
Total construit | 905 |
Prix original | 3 600 $ (1958) |
Variantes | |
|---|---|
300 | diesel utilitaire |
301 | diesel cultures en rangs |
302 | diesel récolte haute |
310 | essence utilitaire |
311 | essence cultures en rangs |
312 | essence culture haute |
320 | industriel |
Moteur J.I. Case 301 | |
|---|---|
Continental 2.6L 4-cyl diesel | |
Réservoir de carburant | 13 gal
49,2 L |
Détails du moteur ...  | |
J.I. Case 301 Power | |
|---|---|
Attelage (annoncé) | 22 ch
16,4 kW |
Courroie (déclarée) | 27 ch
20,1 kW |
Chaînes | 3 |
Attelage (testé) | 26,31 ch
19,6 kW |
Courroie (testée) | 30,80 ch
23,0 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction | manuel |
freins à disque de 15 cm | |
Poste opérateur ouvert. | |
Hydraulique | |
|---|---|
Type | Duo-Control |
Vannes | 1 (facultatif) |
Attelage de tracteur | |
|---|---|
Type | Attelage Case Eagle |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | transmission (4 vitesses) |
direct (Tripl-Range) | |
Type de prise de force arrière | 540 |
Dimensions et Pneumatiques | |
|---|---|
Empattement tricycle | 84,3 pouces
214 cm |
Empattement à roues avant larges | 79,7 pouces
202 cm |
Poids | 3 750 livres
1 701 kg |
Pneus avant | 5.50x16 |
Pneus arrière | 11x28 |
Dimensions complètes et pneus ...  | |
301 Numéros de série | |
|---|---|
Localisation: | Tableau de bord |
1956 | 6050301 |
1957 | 6075001 |
1958 | 6095001 |
FAQ : Comment lire un tableau de numéros de série. | |
Références | |
|---|---|
 | |
Nouveau Case "300" publié en 1955, par J.I. Case |
Moteur
| 1956 - 1958
300 Série Tracteur à cultures en rangées |
|---|---|
1956 - 1958 | |
Série 300 | |
Tracteur pour cultures en rangs | |
1956 - 1958 | |
|---|---|
Série 300 | |
Tracteur pour cultures en rangs |
Détail du moteur | |
|---|---|
Continental GD157 | |
diesel | |
4 cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 157 cc
2,6 L |
Alésage/Course | 3.375x4.375 pouces
86 x 111 mm |
Purificateur d'air | bain d'huile |
Préchauffage | éther |
Compression | 15,5:1 |
Tours/min nominal | 1750 |
Volts de démarrage | 12 |
Capacité de liquide de refroidissement | 12 qts
11,4 L |
Moteur J.I. Case 301 | |
|---|---|
 |
Transmission
| 1956 - 1958
300 Série Tracteur à cultures en rangées |
|---|---|
1956 - 1958 | |
Série 300 | |
Tracteur pour cultures en rangs | |
1956 - 1958 | |
|---|---|
Série 300 | |
Tracteur pour cultures en rangs |
Options de transmission | |
|---|---|
4 vitesses à engrenages coulissants | |
12 vitesses |
Transmission — engrenage oblique
Type | engrenage oblique |
Engrenages | 4 avant et 1 arrière |
Embrayage | 234,9 mm de disque sec |
Vitesses | |
|---|---|
 |
Transmission — Tripl-Range
Transmission | Tripl-Range |
Engrenages | 12 avants et 3 arrières |
Embrayage | 234,9 mm disque sec (embrayage à pied maître) |
disques humides (embrayage manuel de traction) | |
Quatre vitesses (1-4) plus marche arrière (R) en trois plages (basse, directe, élevée). | |
Vitesses | |
|---|---|
 |
Transmission J.I. Case 301 | |
|---|---|
 |
Dimensions
| 1956 - 1958
300 Série Tracteur à cultures en rangées |
|---|---|
1956 - 1958 | |
Série 300 | |
Tracteur pour cultures en rangs | |
1956 - 1958 | |
|---|---|
Série 300 | |
Tracteur pour cultures en rangs |
Pneus J.I. Case 301 | |
|---|---|
Ag front | 5.50x16 |
Ag arrière | 11x28 |
Dimensions | |
|---|---|
Empattement tricycle | 84,3 pouces
214 cm |
Empattement à roues avant larges | 79,7 pouces
202 cm |
Longueur du tricycle | 131 pouces
332 cm |
Longueur avant | 125 pouces
317 cm |
Hauteur | 61 pouces
154 cm |
Poids en fonctionnement | 3 750 livres
1 701 kg |
Poids ballasté | 6 161 lbs
2794 kg |
Garde au sol | 53 cm
21 pouces |
Crayon avant | 6.4.11.7 à pouces
16 à 0 cm (tricycle) |
Crayon avant | 52 à 80 pouces
132 à 203 cm (avant large) |
Traction arrière | 48 à 88 pouces
121 à 223 cm |
Tests
| 1956 - 1958
300 Série Tracteur à cultures en rangées |
|---|---|
1956 - 1958 | |
Série 300 | |
Tracteur pour cultures en rangs | |
1956 - 1958 | |
|---|---|
Série 300 | |
Tracteur pour cultures en rangs |
Test de tracteur du Nebraska 614 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 614 | |
|---|---|
Diesel 4 vitesses 2RM
15-23 avril 1957
Lien: fichier Nebraska Tractor Test 614 | |
Puissance de la courroie (max) | 30,80 ch
23,0 kW |

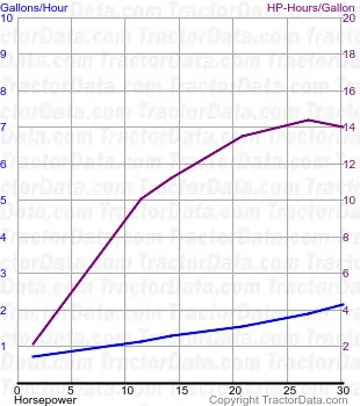

Consommation de carburant de la courroie (max) | 2,2 gal/heure
8,3 l/heure |
Performance de l'attelage | |
Puissance maximale | 26,31 ch
19,6 kW |
Équipement 3 utilisé pour test de puissance. | |
Traction maximale | 4,067 lbs
1844 kg |
Engin 1 utilisé pour test de traction. | |
