CaseIH 5120 Maxxum

O CaseIH 5120 Maxxum é um trator produzido pela Caseih. Potência nominal: Diesel (indicada): 94 cv / 70,1 kW.

Visão Geral

	1990 - 1997 Série Maxxum Trator utilitário Série Maxxum Trator utilitário

Produção
Fabricante	CaseIH
Trator utilitário
Construído em Neuss, Alemanha

Variantes
5120HC	alta folga

Motor CaseIH 5120
CDC 3.9L 4 cilindros diesel
Detalhes do motor ...

Transmissões CaseIH 5120
Power shuttle de 16 marchas
16 velocidades com caixa de mudanças de potência de quatro velocidades
creeper de 24 velocidades
Detalhes da transmissão...

CaseIH 5120 Power
Motor	94 cv 70,1 kW
TDP (declarado)	77 cv 57,4 kW

Mecânico
Tração traseira ou nas quatro rodas
Transmissões finais	planetário
Direção hidráulica
Freios a disco úmidos
ROPS de dois postes. Cabine opcional com ar condicionado.

Capacidade
Combustível	44.9 gal 169.9 L
Sistema hidráulico	20,1 gal 76,1 L

Hidráulica
Capacidade	20,1 gal 76,1 L
Pressão	2756 psi 190.0 bar
Vazão da bomba	20,7 gpm 78,3 lpm

Engate de trator
Tipo Traseiro	II
Controle	sensorização de esforço do terceiro ponto hidráulico
Elevação traseira (a 24"/610mm)	7700 lbs 3492 kg
Engate Frontal	II OptOpcional
Elevação frontal (a 24"/610mm)	5200 lbs 2358 kg

Tomada de Potência (TDP)
TDP Traseiro	independente
Embreagem	disco úmido hidráulico
Tipo de TDP Traseiro	540/1000 (1,375)
Rotações por minuto do motor	540@1870
	1000@2200

Dimensões e Pneus
Distância entre eixos 2WD	94,3 polegadas 239 cm
Tração 4WD Distância entre eixos	92,3 polegadas 234 cm
Peso	8620 a 10362 libras
Pneu dianteiro	13.6R28
Pneu traseiro	16.9R38
Dimensões completas e pneus...

Elétrico
Sistema de carregamento	alternador
Amperes de carregamento	65
Volts da bateria	12
AH da bateria	105

Motor

Detalhe do Motor
CDC 4 TA 390
diesel turboalimentado
4 cilindros
arrefecido a líquido
Deslocamento	239,3 cc 3,9 L
Diâmetro/Curso	4,02x4,72 polegadas 102 x 120 mm
Potência	94 cv 70,1 kW
Sistema de combustível	injeção direta
Compressão	16.5:1
RPM Nominal	2200
RPM em marcha lenta	850-2355
Torque	261,1 lb-pé 354,1 Nm
Torque RPM	1500
Iniciante	elétrico
Volts de arranque	12
Capacidade de óleo	11 litros 10.4 L
Capacidade do líquido de arrefecimento	18,6 litros 17,6 L

Transmissão

Opções de transmissão
Power shuttle de 16 marchas
16 velocidades com caixa de mudanças de potência de quatro velocidades
creeper de 24 velocidades

Transmissão
Tipo	power shuttle
Engrenagens	16 para frente e 12 para trás
Quatro engrenagens sincronizadas em quatro faixas sincronizadas com power shuttle.

Transmissão
Tipo	transmissão de potência de quatro velocidades
Engrenagens	16 para frente e 12 para trás
Quatro marchas de mudança de potência em quatro faixas sincronizadas com power shuttle.

Velocidades

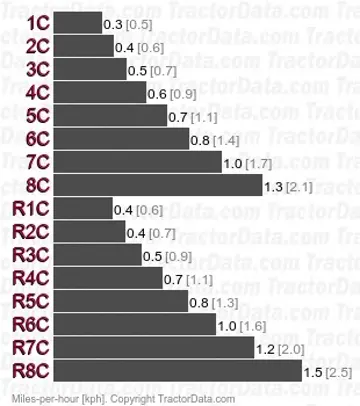

Transmissão
Tipo	aranhão
Engrenagens	24 marchas para frente e 20 marchas para ré

Velocidades

Dimensões

Pneus CaseIH 5120
Pneus padrão (ag)	Frente: 13.6R28. Traseira: 16.9R38

Dimensões
Distância entre eixos 2WD	94,3 polegadas 239 cm
Tração 4WD Distância entre eixos	92,3 polegadas 234 cm
Comprimento	165,9 polegadas 421 cm
Largura	86,8 polegadas 220 cm
Altura (cabine)	106,1 polegadas 269 cm
Distância do solo	18,4 polegadas 46 cm
Flange do eixo traseiro
Eixo traseiro da barra
Esteira dianteira	60 a 88 polegadas 152 a 223 cm
Esteira traseira	60 a 88 polegadas 152 a 223 cm (eixo de flange)
Esteira traseira	60 a 100 polegadas 152 a 254 cm (eixo de barra)

Peso do CaseIH 5120
Envio ROPS 2WD	8620 lbs 3910 kg
Envio de Cabine 4WD	10362 lbs 4700 kg
Capacidade máxima	16535 lbs 7500 kg

Fotos

CaseIH 5120 Maxxum tractor photo

Guia de Implementos Recomendados e Dimensionamento

Recomendações técnicas para Caseih 5120 Maxxum com base em sua potência de 94.00564842795092 cv e normas agrícolas ASAE.

Implemento e Operação	Tamanho Recomendado	Classificação de Serviço	Observações Técnicas
Arado de AivecasPreparo Primário do Solo	4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm)	Serviço Pesado	Heavy primary tillage; semi-mounted hitch recommended.
Roçadeira RotativaRoçada e Limpeza	7 to 8 ft (84-96 in)2.1 - 2.4 m	Serviço Pesado	Heavy-duty twin spindle cutter for overgrown acreage.
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura	78 to 84 in200 - 215 cm	Serviço Pesado	Heavy commercial tiller with multi-speed gearbox.
Grade Aradora / NiveladoraPreparo Secundário	10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙	Serviço Pesado	Aggressive residue cutting in corn/cotton stubble.
EnfardadeiraFeno e Forragem	4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机	Serviço Pesado	Silage and dry hay; 540 RPM PTO with slip-clutch.

Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.

Fluidos, Capacidades e Autonomia de Trabalho

Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Caseih 5120 Maxxum.

Óleo Lubrificante do Motor

SAE 15W-40 (Diesel Pesado)

Especificação: API CK-4 / CJ-4 Serviço Pesado

Intervalo de Troca: 150 – 250 Horas

Transmissão e Sistema Hidráulico

UTTO (Óleo Universal para Transmissão e Hidráulico)

Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)

Intervalo de Troca: 600 – 1000 Horas

Sistema de Arrefecimento

Mistura 50/50 Etilenoglicol

Especificação: ASTM D6210 / Anticongelante OAT Pesado

Intervalo de Troca: 2 Anos / 1500 Horas

Conversor interativo de unidades de especificações Caseih 5120 Maxxum

Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Caseih 5120 Maxxum.

Inserir valor:

Unit:

Equivalências convertidas:

Cavalos de força mecânicos (HP)94 hp

Quilowatts (kW)70.1 kW

Cavalos-vapor métricos (CV / PS)95.3 PS
