CaseIH 7120
O CaseIH 7120 é um trator produzido pela Caseih. Potência nominal: 151,62 cv 84,6 kW.
Visão Geral
 | 1987 - 1993
Trator de linha Magnum Series
Série Magnum
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | CaseIH |
Trator para culturas em linha | |
Construído em Racine, Wisconsin, EUA | |
Preço original | 76.000 $ (1993) |
Motor CaseIH 7120 | |
|---|---|
CDC 8.3L 6-cilindros diesel | |
Detalhes do motor ...  |
Transmissões CaseIH 7120 | |
|---|---|
cambio de potência total de 18 velocidades | |
24 velocidades powershift com rastreador | |
Detalhes da transmissão...  |
CaseIH 7120 Power | |
|---|---|
TDP (declarado) | 150 cv
111.9 kW |
Barra de tração (testada) | 135,55 cv
75,0 kW |
TDF (testado) | 155,38 cv
86,0 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Dirigir | 4x2 2WD |
4x4 MFWD 4WD opcional | |
Direção | potência hidrostática |
Freios hidráulicos a disco úmido diferenciais | |
Cabine padrão Silent Guardian II com ar condicionado. Rádio/toca-fitas opcional. | |
Fotos | |
|---|---|
 | |
fotos CaseIH 7120...  |
Capacidade | |
|---|---|
Combustível | 78 gal
295,2 L |
95 gal (opcional)
359,6 L | |
Sistema hidráulico | 50.5 gal
191.1 L |
Hidráulica | |
|---|---|
Tipo | centro fechado, pressão compensada por fluxo (PFC) |
Capacidade | 50.5 gal
191.1 L |
Pressão | 2600 psi
179,3 bar |
Válvulas | de 2 a 4 |
Vazão da bomba | 22 gpm
83,3 lpm |
Fluxo total | 29 gpm
109,8 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | III/IIIN |
Controle | terceiro ponto de ligação inferior eletrônico |
Elevação traseira (a 24"/610mm) | 8.300 lbs
3.764 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Embreagem | disco úmido |
Tipo de TDP Traseiro | 1000 (1.375) |
540/1000 (1,375) | |
Rotações por minuto do motor | 1000@2200 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 118,3 polegadas
300 cm |
Peso | 15920 a 17220 libras |
Pneu dianteiro | 11.00-16 |
Pneu traseiro | 18.4R38 (2WD) |
Dimensões completas e pneus...  | |
Números de Série 7120 | |
|---|---|
Localização: | No chão, dentro da cabine do trator. |
1987 | 9949001 |
1988 | JJA0001501 |
1989 | JJA0008528 |
1990 | JJA0018838 |
1991 | JJA0030160 |
1992 | JJA0039300 |
1993 | JJA0046350 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 110 |
Baterias | 2 |
CCA da bateria | 950 |
Volts da bateria | 12 |
Referências | |
|---|---|
 | |
Magnum publicado em 1987, pela CaseIH | |
Magnum Serie 7100 publicado em 1990, por CaseIH |
Motor
Detalhe do Motor | |
|---|---|
CDC | |
diesel turboalimentado | |
6 cilindros 12 válvulas | |
arrefecido a líquido, em linha vertical | |
Deslocamento | 504.5 pol³
8.3 L |
Diâmetro/Curso | 4,488x5,315 polegadas
114 x 135 mm |
Sistema de arrefecimento | ventoinha viscosa |
Filtro de ar | elementos de papel duplos |
Pré-aquecimento | auxílio de partida do éter |
aquecedor de bloco (opcional) | |
aquecedor do cárter de óleo (opcional) | |
Compressão | 17,3:1 |
RPM Nominal | 2200 |
Volts de arranque | 12 |
Capacidade de óleo | 21 litros
19,9 L |
Troca de óleo | 250 h |
Capacidade do líquido de arrefecimento | 30 litros
28,4 L |
Motor CaseIH 7120 | |
|---|---|
 |
Transmissão
Opções de transmissão | |
|---|---|
cambio de potência total de 18 velocidades | |
24 velocidades powershift com rastreador |
Transmissão | |
|---|---|
Fabricante | CaseIH |
Tipo | potência total de mudança |
Engrenagens | 18 marchas para frente e 2 para trás |
Embreagem | disco úmido hidráulico |
Transmissão de troca de potência com amplitude total operada com uma única alavanca de controle à direita. | |
Velocidades | |
|---|---|
Com pneus traseiros 18.4x38. | |
 |
Transmissão | |
|---|---|
Fabricante | CaseIH |
Tipo | powershift com creeper |
Engrenagens | 24 marchas para frente e 3 para trás |
Embreagem | disco úmido hidráulico |
A faixa opcional do creeper adiciona seis marchas para frente e uma marcha para ré à transmissão power shift Magnum. | |
Velocidades | |
|---|---|
Com pneus traseiros 18.4x38. | |
 |
Transmissão | |
|---|---|
Fabricante | CaseIH |
Tipo | potência total de mudança |
Engrenagens | 18 marchas para frente e 4 para trás |
Embreagem | disco úmido hidráulico |
Começando com o ano do modelo de 1990, duas marchas a ré adicionais foram adicionadas à transmissão de mudança de potência Magnum. | |
Padrão de Marcha | |
|---|---|
 |
Dimensões
Pneus CaseIH 7120 | |
|---|---|
Pneus padrão (ag) | Frontal: 11.00-16. Traseiro: 18.4R38 (2WD) |
Frente: 13.6R28. Traseira: 18.4R38 (4WD) | |
Dimensões | |
|---|---|
Distância entre eixos | 118,3 polegadas
300 cm |
Comprimento | 191 polegadas (2WD)
485 cm |
197,7 polegadas (4WD)
502 cm | |
Altura (cabine) | 300 cm
118,2 polegadas (2WD) |
117,4 polegadas (4WD)
298 cm | |
Folga (eixo dianteiro) | 22,4 polegadas (2WD)
56 cm |
16,6 polegadas (4WD)
42 cm | |
Folga (engate) | 14,7 polegadas
37 cm |
Eixo traseiro | 4 por 112 polegadas
101 por 2844 mm |
Eixo traseiro | 4 por 96 polegadas
101 por 2438 mm |
Esteira dianteira | 60 a 86 polegadas
152 a 218 cm (2WD) |
Esteira dianteira | 60 a 95 polegadas
152 a 241 cm (4WD) |
Esteira traseira | 60 a 125 polegadas
152 a 317 cm |
Esteira traseira | 60 a 109 polegadas
152 a 276 cm |
Peso CaseIH 7120 | |
|---|---|
Envio | 15.920 lbs (2WD)
7221 kg |
17.220 lbs (4WD)
7.810 kg | |
Operacional | 16.605 lbs (4WD)
7532 kg |
Lastrado | 19.565 lbs
8.874 kg |
Testes
Teste de Trator OCED 1610 | ||
|---|---|---|
 | | |
| ||
Teste de Trator OCED 1610 | |
|---|---|
Diesel 18 marchas 4WD
1 de maio - 1 de julho de 1988
Link: Arquivo do Teste de Tratores OCED 1610 | |

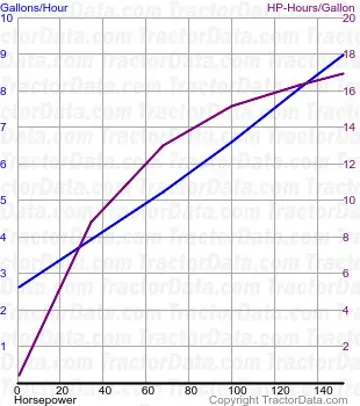

Desempenho da TDP | |
Potência máxima | 155,38 cv
86,0 kW |
Consumo de combustível | 8,5 gal/hora
32,2 l/hora |
Potência na velocidade nominal do motor | 151,62 cv
84,6 kW |
Consumo de combustível | 9.0 gal/hora
34.1 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 135,55 cv
75,0 kW |
Consumo de combustível | 8,5 gal/hora
32,2 l/hora |
Marcha 9 utilizada para teste de potência. | |
Tração máxima | 19.538 lbs
8.862 kg |
Marcha 5 usada para teste de tração. | |
Fotos
CaseIH 7120
CaseIH 7120
CaseIH 7120
CaseIH 7120
CaseIH 7120
CaseIH 7120
CaseIH 7120
CaseIH 7120
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Caseih 7120 com base em sua potência de 113.45046871618612 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm) | Serviço Pesado | Heavy primary tillage; semi-mounted hitch recommended. |
Roçadeira RotativaRoçada e Limpeza | 10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼 | Serviço Pesado | Wide swath pasture and crop residue shredding. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Lavouras | Deep intensive seedbed preparation for commercial row crops. |
Grade Aradora / NiveladoraPreparo Secundário | 10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙 | Serviço Pesado | Aggressive residue cutting in corn/cotton stubble. |
EnfardadeiraFeno e Forragem | 5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机 | Serviço Pesado | High density baling; requires minimum 85 PTO HP. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Caseih 7120.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Caseih 7120
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Caseih 7120.
Equivalências convertidas:
Cavalos de força mecânicos (HP)113.5 hp
Quilowatts (kW)84.6 kW
Cavalos-vapor métricos (CV / PS)115 PS
Comparativo com Concorrentes Diretos do Mercado
Compare CaseIH 7120 com alternativas da mesma época e categoria de potência.
Modelo Atual
Caseih
CaseIH 7120
Potência do Motor:151,62 cv
84,6 kW
★ Baseline Reference
International HarvesterConcorrente Direto
International Harvester 826
Potência do Motor:102.2
Anos de Fabricação:1969 - 1971
