CaseIH 7220
O CaseIH 7220 é um trator produzido pela Caseih. Potência nominal: 156,90 cv 87,0 kW.
Visão Geral
 | 1994 - 1996
Trator Magnum 7200 SeriesRow-Crop
Série Magnum 7200
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | CaseIH |
Trator para culturas em linha | |
Construído em Racine, Wisconsin, EUA | |
O preço original era $75.100 em 1996 | |
Motor CaseIH 7220 | |
|---|---|
CDC 8.3L 6-cilindros diesel | |
Detalhes do motor ...  |
Transmissões CaseIH 7220 | |
|---|---|
cambio de potência total de 18 velocidades | |
creeper de 24 velocidades | |
Detalhes da transmissão...  |
CaseIH 7220 Power | |
|---|---|
TDP (declarado) | 155 cv
115,6 kW |
Barra de tração (testada) | 132,79 cv
99,0 kW |
TDF (testado) | 168,56 cv
93,2 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Bloqueio do diferencial | elétrico traseiro |
Direção hidráulica | |
Freios hidráulicos a disco úmido diferenciais | |
Cabine padrão com ar condicionado. | |
Fotos | |
|---|---|
 | |
Fotos da CaseIH 7220...  |
Capacidade | |
|---|---|
Combustível | 78 gal
295,2 L |
95 galOptOpcional
359.6 L | |
Sistema hidráulico | 45,5 gal
172,2 L |
Hidráulica | |
|---|---|
Tipo | centro fechado, pressão compensada por fluxo (PFC) |
Capacidade | 45,5 gal
172,2 L |
Pressão | 2300 psi
158,6 bar |
Válvulas | de 2 a 4 |
Fluxo SCV | 22 gpm
83,3 lpm |
Fluxo total | 29 gpm
109,8 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | III/IIIN |
Controle | sensoriamento de tração do terceiro ponto inferior eletrônico |
Elevação traseira | 8300 lbs
3764 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Embreagem | embreagem multidisco a óleo |
Tipo de TDP Traseiro | 540/1000 (eixo duplo 1.375) |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 118,3 polegadas
300 cm |
Peso | 15630 a 17418 libras |
Pneu dianteiro | 11.00-16 |
Pneu traseiro | 18.4R-38 |
Dimensões completas e pneus...  | |
Números de Série 7220 | |
|---|---|
Localização: | Placa de número de série no painel de instrumentos dentro da cabine do trator, perto do chão. |
1994 | JJA0050001 |
1995 | JJA0056459 |
1996 | JJA0064978 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 110 |
Volts de carregamento | 12 |
Baterias | 2 |
CCA da bateria | 950 |
Volts da bateria | 12 |
Referências | |
|---|---|
 | |
Série Magnum 7200 publicada em 1996, pela CaseIH |
Motor
Detalhe do Motor | |
|---|---|
CDC | |
diesel turboalimentado | |
6 cilindros | |
refrigerado a líquido em linha | |
Deslocamento | 504.5 pol³
8.3 L |
Diâmetro/Curso | 4,488x5,315 polegadas
114 x 135 mm |
Sistema de combustível | injeção mecânica |
Filtro de ar | elementos de papel duplos |
Pré-aquecimento | aquecedor de bloco Opcional |
Compressão | 16.5:1 |
RPM Nominal | 2200 |
Volts de arranque | 12 |
Capacidade de óleo | 22 litros
20,8 L |
Capacidade do líquido de arrefecimento | 28 qt
26,5 L |
Motor CaseIH 7220 | |
|---|---|
 |
Transmissão
Opções de transmissão | |
|---|---|
cambio de potência total de 18 velocidades | |
creeper de 24 velocidades |
Transmissão | |
|---|---|
Tipo | potência total de mudança |
Engrenagens | 18 marchas para frente e 4 para trás |
Embreagem | disco úmido hidráulico |
Velocidades | |
|---|---|
 |
Padrão de Marcha | |
|---|---|
 |
Transmissão | |
|---|---|
Tipo | aranhão |
Engrenagens | 24 marchas para frente e 6 para trás |
Velocidades | |
|---|---|
 |
Dimensões
Pneus CaseIH 7220 | |
|---|---|
Frente do trator | 11.00-16 |
Traseira do trator | 18.4R-38 |
Dimensões | |
|---|---|
Distância entre eixos | 118,3 polegadas
300 cm |
Distância livre 2WD (eixo dianteiro) | 22,4 polegadas
56 cm |
Distância livre 4WD (eixo dianteiro) | 16,6 polegadas
42 cm |
Eixo traseiro | 4.0 por 96 polegadas
101 por 2438 mm |
Eixo traseiro | 4,0 por 112 polegadas
101 por 2844 mm |
Eixo traseiro | 4,0 por 118 polegadas
101 por 2997 mm |
Tração dianteira 2WD | 60 a 88 polegadas
152 a 223 cm |
Tração 4WD Dianteira | 60 a 95 polegadas
152 a 241 cm |
Peso CaseIH 7220 | |
|---|---|
Envio 2WD | 15630 lbs
7089 kg |
Envio 4WD | 16575 lbs
7518 kg |
Operacional | 17.418 lbs
7900 kg |
Testes
Teste de Trator OCED 1709 | ||
|---|---|---|
 | | |
| ||
Teste de Trator OCED 1709 | |
|---|---|
Diesel 18 marchas 4WD
30 de abril - 10 de maio de 1996
Link: Arquivo do Teste de Trator OCED 1709 | |

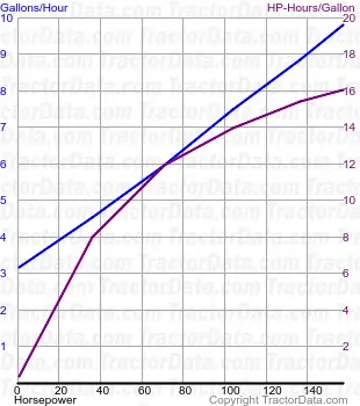

Desempenho da TDP | |
Potência máxima | 168,56 cv
93,2 kW |
Consumo de combustível | 9.7 gal/hour
36.7 l/hora |
Potência na velocidade nominal do motor | 156,90 cv
87,0 kW |
Consumo de combustível | 9.8 gal/hour
37.1 l/hour |
Desempenho da Barra de Tração | |
Potência máxima | 132,79 cv
99,0 kW |
Consumo de combustível | 9.7 gal/hour
36.7 l/hora |
Engrenagem 8 usada para teste de potência. | |
Tração máxima | 16.832 lbs
7634 kg |
Marcha 4 usada para teste de tração. | |
Fotos
CaseIH 7220
CaseIH 7220
CaseIH 7220
Case IH Magnum 7220 in Esch-sur-Sure.
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Caseih 7220 com base em sua potência de 116.66892172941127 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm) | Serviço Pesado | Heavy primary tillage; semi-mounted hitch recommended. |
Roçadeira RotativaRoçada e Limpeza | 10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼 | Serviço Pesado | Wide swath pasture and crop residue shredding. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Lavouras | Deep intensive seedbed preparation for commercial row crops. |
Grade Aradora / NiveladoraPreparo Secundário | 10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙 | Serviço Pesado | Aggressive residue cutting in corn/cotton stubble. |
EnfardadeiraFeno e Forragem | 5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机 | Serviço Pesado | High density baling; requires minimum 85 PTO HP. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Caseih 7220.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Caseih 7220
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Caseih 7220.
Equivalências convertidas:
Cavalos de força mecânicos (HP)116.7 hp
Quilowatts (kW)87 kW
Cavalos-vapor métricos (CV / PS)118.3 PS
Comparativo com Concorrentes Diretos do Mercado
Compare CaseIH 7220 com alternativas da mesma época e categoria de potência.
Modelo Atual
Caseih
CaseIH 7220
Potência do Motor:156,90 cv
87,0 kW
★ Baseline Reference
International HarvesterConcorrente Direto
International Harvester 1056
Potência do Motor:105
Anos de Fabricação:1982 - 1985
Massey FergusonConcorrente Direto
Massey Ferguson 1200
Potência do Motor:105
Anos de Fabricação:1972 - 1979
