Ford 1510
O Ford 1510 é um trator produzido pela Ford. Potência nominal: Diesel (líquida): 22 cv / 16,4 kW.
Visão Geral
 | 1983 - 1986
Dez Compact SeriesCompact Utility tractorShibaura construído
Dez Séries Compactas
Trator utilitário compacto
Construído pela Shibaura |
|---|
Produção | |
|---|---|
Distribuidor | Ford |
Fabricante | Shibaura |
Trator utilitário compacto | |
Construído no Japão | |
O preço original era de $8.000 em 1986 | |
Motor Ford 1510 | |
|---|---|
Shibaura 1.1L 3-cil diesel | |
Detalhes do motor ...  |
Ford 1510 Transmissões | |
|---|---|
cambio de 12 velocidades não sincronizado | |
12 velocidades parcialmente sincronizada | |
Detalhes da transmissão...  |
Ford 1510 Power | |
|---|---|
Motor (líquido) | 22 cv
16,4 kW |
TDP (declarado) | 19,5 cv
14,5 kW |
Barra de tração (testada) | 16,30 cv
12,2 kW |
TDF (testado) | 19,98 cv
14,9 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Transmissões finais | engrenagem reta |
Bloqueio do diferencial | mecânico traseiro |
Direção | manual |
Direção | potência Opcional |
Freios a tambor mecânicos diferenciais | |
ROPS fixo de dois postes. | |
Fotos | |
|---|---|
 | |
Fotos da Ford 1510...  |
Capacidade | |
|---|---|
Combustível | 6,9 gal
26,1 L |
Sistema hidráulico | 6,875 gal*A literatura oficial da Ford lista capacidades entre 4,5 e 6,875 galões americanos, dependendo do ano e da data de revisão.
26,0 L |
Hidráulica | |
|---|---|
Tipo | centro aberto |
Capacidade | 6,875 gal*A literatura oficial da Ford lista capacidades entre 4,5 e 6,875 galões americanos, dependendo do ano e da data de revisão.
26,0 L |
Pressão | 2133 psi
147.1 bar |
Fluxo total | 6,6 gpm
25,0 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | Eu |
Elevação traseira (nas extremidades) | 1432 lbs
649 kg |
Elevação traseira (a 24"/610mm) | 1160 lbs
526 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | transmissão |
ao vivo OptOpcional | |
Tipo de TDP Traseiro | 540 (1.375) |
Rotações por minuto do motor | 540@2422 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 63 polegadas
160 cm |
Peso | 2293 lbs
1040 kg |
Pneu dianteiro | 4.00-15 |
Pneu traseiro | 9.5-24 |
Dimensões completas e pneus...  | |
Ford 1510 acessórios | |
|---|---|
deck de corte central de 60" | |
lâmina de neve | |
carregador frontal | |
retroescavadeira | |
Detalhes do anexo...  |

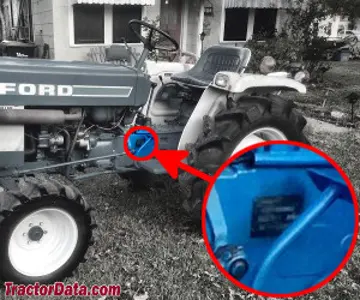

Localização do Número de Série 1510 | |
|---|---|
 | |
Caixa de transmissão no lado esquerdo. |
1510 Números de Série | |
|---|---|
1983 | UH00001 |
1984 | UH01280 |
1985 | UH02828 |
1986 | UH04797 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 35 |
Volts de carregamento | 12 |
Volts da bateria | 12 |
AH da bateria | 72 |
Referências | |
|---|---|
 | |
Manual de Oficina Ford por Peter Letourneau | |
Carregadores de fazenda publicados em 1988, pela Ford | |
Cortadores de acabamento montados no meio publicados em 1987, pela Ford | |
Tratores da Série 1000 publicados em 1985, por Ford | |
Tratores da Série 1000 publicados em 1987, pela Ford | |
Referência do Vendedor publicada em 1986, pela Ford | |
Manual de Reparo Tratores Série 1010 (SE 4301) publicado em 1986 | |
Guia de Referência de Vendas publicado em 1986, pela Ford |
Motor
Detalhe do Motor | |
|---|---|
Shibaura K773 | |
diesel | |
3-cilindros | |
refrigerado a líquido em linha | |
Deslocamento | 68,16 polegadas cúbicas
1,1 L |
Diâmetro/Curso | 3,03 x 3,15 polegadas
77 x 80 mm |
Potência (líquida) | 22 cv
16,4 kW |
Consumo de combustível | 1,474 gal/hora
5,6 l/hora |
Filtro de ar | seco |
Pré-aquecimento | velas de aquecimento |
Compressão | 23:1 |
RPM Nominal | 2800 |
RPM em marcha lenta | 800-3000 |
Torque | 43 lb-pé
58,3 Nm |
Torque RPM | 1600 |
Ordem de ignição | 1-2-3 |
Iniciante | elétrico |
Volts de arranque | 12 |
Capacidade de óleo | 4,2 qts
4,0 L |
Capacidade do líquido de arrefecimento | 3,8 qts
3,6 L |
Folga da válvula de admissão | 0,008 polegadas*Frio
0,203 mm |
Folga da válvula de escape | 0,008 polegadas*Frio
0,203 mm |
Transmissão
Opções de transmissão | |
|---|---|
cambio de 12 velocidades não sincronizado | |
12 velocidades parcialmente sincronizada |
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 12 marchas à frente e 4 à ré |
Embreagem | 216mm disco seco |
Capacidade de óleo | 18 qts*Em tratores de tração nas quatro rodas fabricados em janeiro e fevereiro de 1983.
17.0 L |
27,5 qts
26,0 L | |
Três marchas, mais ré, em quatro faixas. | |
Velocidades | |
|---|---|
Com pneus traseiros 9.5-24. | |
 |
Transmissão | |
|---|---|
Tipo | parcialmente sincronizado |
Engrenagens | 12 marchas à frente e 4 à ré |
Velocidades | |
|---|---|
 |
Dimensões
Pneus Ford 1510 | |
|---|---|
Frente do trator | 4.00-15 (2WD) |
6.00-14 (4WD) | |
Traseira do trator | 9.5-24 |
Grama/relvado frontal | 25x8.50-12 (2WD) |
25x8.50-14 (4WD) | |
Gramado/relva traseiro | 13.6x16 |
Dimensões | |
|---|---|
Distância entre eixos | 63 polegadas
160 cm |
Comprimento | 111,6 polegadas
283 cm |
Largura 2WD | 50,3 polegadas
127 cm |
Largura 4WD | 50,5 polegadas
128 cm |
Peso operacional | 2293 lbs
1040 kg |
Peso lastreado | 1453 kg
3205 lbs |
Distância ao solo 2WD | 13 polegadas
33 cm |
Tração 4WD, altura do solo | 11,2 polegadas
28 cm |
Tração dianteira 2WD | 39,4 a 52 polegadas
100 a 132 cm |
Tração 4WD Dianteira | 42,1 polegadas
106 cm |
Esteira traseira 2WD | 41,2 a 52 polegadas
104 a 132 cm |
Tração 4WD Traseira | 104 a 120 cm
104 a 120 cm |
Ford 1510 Altura | |
|---|---|
Direção 2WD | 56,2 polegadas
142 cm |
Direção 4WD | 56,1 polegadas
142 cm |
ROPS | 85,9 polegadas
218 cm |
Escapamento 2WD | 72,5 polegadas
184 cm |
Escapamento 4WD | 72 polegadas
182 cm |
Testes
Testes de Trator | |
|---|---|
NTTL 1500: diesel 12/4 marcha 2WD | |
NTTL 1501: diesel 12/4 sincronizado 2WD |
Teste de Trator do Nebraska 1500 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1500 | |
|---|---|
Diesel 12/4 marcha 2WD
17 a 25 de outubro de 1983
Link: Arquivo do Teste de Trator de Nebraska 1500 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 19,72 cv
14,7 kW |
Consumo de combustível | 1,5 galões/hora
5,7 l/hora |
Potência na velocidade nominal da TDP | 20,45 cv
15,2 kW |
Consumo de combustível | 1,5 galões/hora
5,7 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 16,15 cv
12,0 kW |
Consumo de combustível | 1,4 gal/hora
5,3 l/hora |
Marcha 3-3 usada para teste de potência. | |
Tração máxima | 1952 lbs
885 kg |
Marcha 2-3 usada para teste de tração. | |

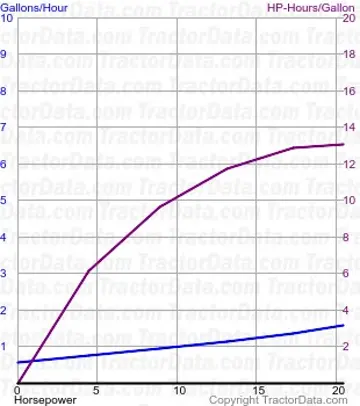

Teste de Trator de Nebraska 1501 | ||
|---|---|---|
 | | |
| ||
Teste de Trator de Nebraska 1501 | |
|---|---|
Diesel 12/4 síncrono 2WD
18 - 27 de outubro de 1983
Link: Arquivo do Teste de Tratores de Nebraska 1501 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 19,98 cv
14,9 kW |
Consumo de combustível | 1,5 galões/hora
5,7 l/hora |
Potência na velocidade nominal da TDP | 18,68 cv
13,9 kW |
Consumo de combustível | 1,4 gal/hora
5,3 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 16,30 cv
12,2 kW |
Consumo de combustível | 1,5 galões/hora
5,7 l/hora |
Marcha 3-3 usada para teste de potência. | |
Tração máxima | 1900 lbs
861 kg |
Engrenagem 3-1 usada para teste de tração. | |
Acessórios
Visão geral dos anexos | |
|---|---|
deck de corte central de 60" | |
Lâmina de neve | |
Carregador Ford 770A | |
Carregador Ford 770B | |
Retroescavadeira | |
Além do deck de corte dianteiro, o Ford 1510 foi combinado com a roçadeira traseira de acabamento 930A em larguras de 59 ou 72 polegadas. Também poderia usar roçadeiras rotativas traseiras de 48 a 60 polegadas. As roçadeiras flail 917 foram combinadas em larguras de 62 ou 74 polegadas. Além de um carregador e retroescavadeira, a pá traseira de 6 pés cúbicos do modelo 706 estava disponível. Lâminas dianteiras de até 72 polegadas e lâminas traseiras de 84 polegadas poderiam ser instaladas no 1510, e um rastelo para paisagismo de 72 polegadas. Cultivadores traseiros estavam disponíveis em larguras de 48 e 54 polegadas. A Ford listou arados de duas lâminas, grades discos de 73 polegadas e cultivadores de 72 polegadas como equipamentos combinados. |
Plataforma de corte de 60" | |
|---|---|
Tipo | mid-mount Ford 916B |
3-pás | |
Largura de corte | 60 polegadas
152 cm |
Dirigir | correia |
Peso | 350 lbs
158 kg |
Largura total | 70 polegadas
177 cm |
Altura de corte | 1,5 a 3,5 polegadas
3 a 8 cm |
Escavadeira Ford 757A | |
|---|---|
Tipo retroescavadeira | Escavadeira Ford 757A |
Largura do balde | 8 polegadas
20 cm |
13 polegadas
33 cm | |
16 polegadas
40 cm | |
Profundidade de escavação | 76,5 polegadas
194 cm |
Profundidade de escavação plana de 2 pés | 74,5 polegadas
189 cm |
Profundidade de escavação plana de 2,4 metros | 40,3 polegadas
102 cm |
Alcance a partir do pivô | 107 polegadas
271 cm |
Altura de carregamento | 70 polegadas
177 cm |
Força da vareta de medição | 719 lbs
326 kg |
Escavadeira Retroescavadeira Ford 758A | |
|---|---|
Tipo retroescavadeira | Escavadeira Retroescavadeira Ford 758A |
Largura do balde | 8 polegadas
20 cm |
13 polegadas
33 cm | |
16 polegadas
40 cm | |
Profundidade de escavação | 96 polegadas
243 cm |
Profundidade de escavação plana de 2 pés | 94 polegadas
238 cm |
Profundidade de escavação plana de 2,4 metros | 56 polegadas
142 cm |
Alcance a partir do pivô | 140,4 polegadas
356 cm |
Altura de carregamento | 83,6 polegadas
212 cm |
Força da vareta de medição | 726 lbs
329 kg |
Fotos

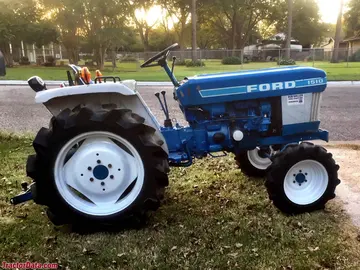

Ford 1510
Ford 1510
Ford 1510 with turf tires and rear mower.
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Ford 1510 com base em sua potência de 21.992762257038443 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 1 to 2 Bottom (12")1 - 2 铧 (30 cm) | Serviço Leve | Ideal for garden plots and light sandy soil. |
Roçadeira RotativaRoçada e Limpeza | 4 ft (48 in)1.2 m | Serviço Leve | Pasture clipping and light brush under 1" diameter. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 42 to 48 in105 - 120 cm | Serviço Leve | Covers compact tractor tire width. |
Grade Aradora / NiveladoraPreparo Secundário | 5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片) | Serviço Leve | Small acreage soil break-up and secondary aeration. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Ford 1510.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Ford 1510
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Ford 1510.
Equivalências convertidas:
Cavalos de força mecânicos (HP)22 hp
Quilowatts (kW)16.4 kW
Cavalos-vapor métricos (CV / PS)22.3 PS
Comparativo com Concorrentes Diretos do Mercado
Compare Ford 1510 com alternativas da mesma época e categoria de potência.
Modelo Atual
Ford
Ford 1510
Potência do Motor:Diesel (líquida): 22 cv / 16,4 kW
★ Baseline Reference
Massey FergusonConcorrente Direto
Massey Ferguson 205
Potência do Motor:20
Anos de Fabricação:1978 - 1984
International HarvesterConcorrente Direto
International Harvester 272
Potência do Motor:20
Anos de Fabricação:1973 - 1976
