Ford 1520
O Ford 1520 é um trator produzido pela Ford.
Decodificador de número de série e ano Ford 1520
Consulte o ano exato de fabricação do seu trator inserindo o número de série do chassi.
Onde encontrar a placa do número de sérieA placa do número de série geralmente está localizada na viga dianteira do chassi, no lado direito da carcaça da transmissão ou no painel de instrumentos.
Visão Geral
 | 1987 - 1995
Série Vinte CompactaTrator utilitário compactoConstruído pela Shibaura |
|---|---|
1987 - 1995 | |
Vinte Série Compacta | |
Trator utilitário compacto | |
Construído pela Shibaura | |
1987 - 1995 | |
|---|---|
Vinte Série Compacta | |
Trator utilitário compacto | |
Construído pela Shibaura |
Produção | |
|---|---|
Distribuidor | Ford |
Fabricante | Shibaura |
Trator utilitário compacto | |
Construído no Japão | |
O preço original era $13.000 em 1998 | |
Motor Ford 1520 | |
|---|---|
Shibaura 1.3L 3-cil. diesel | |
Detalhes do motor ...  |
Transmissões Ford 1520 | |
|---|---|
cambio de 9 marchas | |
hidrostático | |
Detalhes da transmissão...  |
Ford 1520 Potência | |
|---|---|
Motor (bruto) | 23 cv
17,2 kW |
Motor (líquido) | 22 cv
16,4 kW |
Engrenagem PTO (declarado) | 19,5 cv
14,5 kW |
Hidráulico TDF (afirmado) | 18,5 cv
13,8 kW |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Direção hidráulica | |
Freios a disco úmidos | |
ROPS de dois postes. |
Fotos | |
|---|---|
 | |
Fotos do Ford 1520...  |
Capacidade | |
|---|---|
Combustível | 7,1 gal
26,9 L |
Sistema hidráulico | 5,8 gal
22,0 L |
Hidráulica | |
|---|---|
Tipo | centro aberto |
Capacidade | 5,8 gal
22,0 L |
Pressão | 2.133 psi
147,1 bar |
Válvulas | 1 |
Vazão da bomba | 6,4 gpm
24,2 lpm |
Fluxo total | 9,2 gpm
34,8 lpm |
Fluxo de direção | 2,8 gpm
10,6 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | Eu |
Controle | controle de tração Opcional |
Elevação traseira (nas extremidades) | 1934 lbs
877 kg |
Elevação traseira (a 24"/610mm) | 1637 lbs
742 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | transmissão |
ao vivo OptOpcional | |
Tipo de TDP Traseiro | 540 |
PTO Médio | opcional |
Tipo de TDP Médio | 2000 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 63 polegadas
160 cm |
Peso | 2156 a 2278 libras |
Pneu dianteiro | 5.00-15 |
Pneu traseiro 2WD | 9.5-24 |
Dimensões completas e pneus...  | |
Acessórios Ford 1520 | |
|---|---|
deck de corte central de 60" | |
lâmina de neve | |
lâmina | |
carregador frontal | |
retroescavadeira | |
Detalhes do anexo...  |
Números de Série 1520 | |
|---|---|
Localização: | Carcaça da transmissão, lado esquerdo |
1987 | UH21001 |
1988 | UH22102 |
1989 | UH23801 |
1990 | UH25507 |
1991 | UH26935 |
1992 | UH28254 |
1993 | UH29228 |
1994 | UH30030 |
1995 | UH31125 |
1996 | UH31815 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Volts da bateria | 12 |
Referências | |
|---|---|
 | |
Manual de Oficina Ford por Peter Letourneau | |
Cortador de acabamento montado no meio publicado em 1988, pela Ford | |
12,5 a 34,5 cv de tomada de potência Diesels compactos publicados em 1987, pela Ford | |
12,5 a 34,5 cv de potência da tomada de força Tratores compactos a diesel publicados em 1988, pela Ford | |
12,5 a 34,5 hp PTO Tractores Diesel Compactos publicados em 1993, pela Ford | |
Tratores compactos a diesel publicados em 1994, pela Ford | |
Tratores a Diesel Compactos publicados em 1995, por Ford | |
Guia do Comprador de Tratores publicado em 1989, pela Ford |
Motor
| 1987 - 1995
Série Vinte CompactaTrator utilitário compactoConstruído pela Shibaura |
|---|---|
1987 - 1995 | |
Vinte Série Compacta | |
Trator utilitário compacto | |
Construído pela Shibaura | |
1987 - 1995 | |
|---|---|
Vinte Série Compacta | |
Trator utilitário compacto | |
Construído pela Shibaura |
Detalhe do Motor | |
|---|---|
Shibaura J843 | |
diesel | |
3-cilindros | |
arrefecido a líquido | |
Deslocamento | 81,2 cc
1,3 L |
Diâmetro/Curso | 3,307x3,15 polegadas
84 x 80 mm |
Potência (líquida) | 22 cv
16,4 kW |
Potência (bruta) | 23 cv
17,2 kW |
Compressão | 23:1 |
RPM Nominal | 2500 |
Ordem de ignição | 1-2-3 |
Iniciante | elétrico |
Volts de arranque | 12 |
Capacidade do líquido de arrefecimento | 4,2 qts
4,0 L |
Transmissão
| 1987 - 1995
Série Vinte CompactaTrator utilitário compactoConstruído pela Shibaura |
|---|---|
1987 - 1995 | |
Vinte Série Compacta | |
Trator utilitário compacto | |
Construído pela Shibaura | |
1987 - 1995 | |
|---|---|
Vinte Série Compacta | |
Trator utilitário compacto | |
Construído pela Shibaura |
Opções de transmissão | |
|---|---|
cambio de 9 marchas | |
hidrostático |
Transmissão | |
|---|---|
Tipo | engrenagem |
Engrenagens | 9 marchas para frente e 3 para trás |
Três marchas e ré com baixa, média e alta faixa. | |

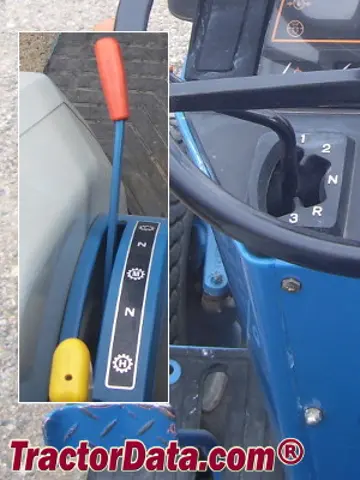

Padrão de Marcha | |
|---|---|
 |
Transmissão | |
|---|---|
Tipo | hidrostático |
Engrenagens | infinito para frente e para trás (3 faixas) |
Capacidade de óleo | 23,25 qts
22,0 L |
Dimensões
| 1987 - 1995
Série Vinte CompactaTrator utilitário compactoConstruído pela Shibaura |
|---|---|
1987 - 1995 | |
Vinte Série Compacta | |
Trator utilitário compacto | |
Construído pela Shibaura | |
1987 - 1995 | |
|---|---|
Vinte Série Compacta | |
Trator utilitário compacto | |
Construído pela Shibaura |
Pneus Ford 1520 | |
|---|---|
Pneus padrão 2WD (agrícola) | Frente: 5.00-15. Traseira: 9.5-24 |
Pneus padrão 4WD (agrícola) | Frente: 6-14. Traseira: 9.5-24 |
Grama/relvado frontal | 23x8.50-12 |
25x8.50-14 | |
Gramado/relva traseiro | 13.6x16 |
Dimensões | |
|---|---|
Distância entre eixos | 63 polegadas
160 cm |
Comprimento | 112,4 polegadas
285 cm |
Largura | 48,4 polegadas
122 cm |
Altura (ROPS) | 84,3 polegadas
214 cm |
Peso de envio 2WD | 2156 lbs
977 kg |
Peso de envio 4WD | 2278 lbs
1033 kg |
Distância ao solo 2WD | 11,6 polegadas
29 cm |
Tração 4WD, altura do solo | 11,2 polegadas
28 cm |
Tração dianteira 2WD | 39,2 a 50 polegadas
99 a 127 cm |
Tração 4WD Dianteira | 42,5 polegadas
107 cm |
Esteira traseira 2WD | de 96 a 131 cm
96 a 131 cm |
Tração 4WD Traseira | 44,1 a 47,1 polegadas
112 a 119 cm |
Acessórios
| 1987 - 1995
Série Vinte CompactaTrator utilitário compactoConstruído pela Shibaura |
|---|---|
1987 - 1995 | |
Vinte Série Compacta | |
Trator utilitário compacto | |
Construído pela Shibaura | |
1987 - 1995 | |
|---|---|
Vinte Série Compacta | |
Trator utilitário compacto | |
Construído pela Shibaura |
Visão geral dos anexos | |
|---|---|
deck de corte central de 60" | |
Lâmina de neve | |
Lâmina | |
Carregador frontal | |
Retroescavadeira |
Plataforma de corte de 60" | |
|---|---|
Tipo | montagem média Ford 914 |
3-pás | |
Largura de corte | 60 polegadas
152 cm |
Dirigir | eixo |
Peso | 400 lbs
181 kg |
Largura total | 70 polegadas
177 cm |
Altura de corte | 1,5 a 4 polegadas
3 a 10 cm |
Escavadeira Ford 757B | |
|---|---|
Tipo retroescavadeira | Escavadeira Ford 757B |
Altura de transporte | 71 polegadas
180 cm |
Profundidade de escavação plana de 2 pés | 85 polegadas
215 cm |
Profundidade de escavação plana de 2,4 metros | 65 polegadas
165 cm |
Altura de carregamento | 72,75 polegadas
184 cm |
Rotação da Caçamba | 180° |
Força do balde | 1925 lbs
873 kg |
Força da vareta de medição | 940 lbs
426 kg |
Fotos

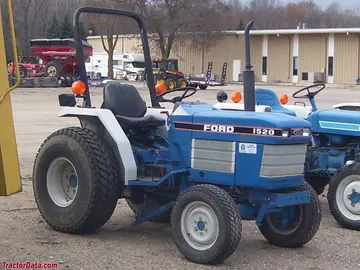

Ford 1520
Ford 1520 operator station and controls.
