Ford 9700
O Ford 9700 é um trator produzido pela Ford. Potência nominal: Diesel (indicada): 146 cv / 108,9 kW.
Visão Geral
 | 1977 - 1979
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | Ford |
Trator para culturas em linha | |
Fábricas | Romeo, Michigan, EUA |
Antuérpia, Bélgica | |
Preço original | R$ 22.700 |
Motor Ford 9700 | |
|---|---|
Ford 6.6L 6-cilindros diesel | |
Tanque de combustível | 58 gal
219.5 L |
Detalhes do motor ...  | |
Transmissões Ford 9700 | |
|---|---|
cambio de 8 marchas | |
16 velocidades com caixa de mudança de potência de duas marchas | |
Detalhes da transmissão...  |
Ford 9700 Power | |
|---|---|
Motor | 146 cv
108,9 kW |
TDP (declarado) | 135 cv
100,7 kW |
Barra de tração (testada) | 113,32 cv
84,5 kW |
TDF (testado) | 135,64 cv
101,1 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Transmissões finais | planetário interno |
Bloqueio do diferencial | mecânico traseiro |
Direção hidráulica | |
Freios a disco úmidos hidráulicos | |
Estação do operador aberta. Cabine opcional com ar-condicionado. | |
Fotos | |
|---|---|
 | |
Fotos da Ford 9700...  |
Hidráulica | |
|---|---|
Tipo | centro aberto |
Vazão da bomba | 15,5 gpm
58,7 lpm |
Fluxo de direção | 4.2 gpm
15.9 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | III |
Elevação traseira | 5764 lbs
2614 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 540/1000 |
Rotações por minuto do motor | 540@1900 |
1000@1935 | |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 93,4 polegadas (2WD curto)
237 cm |
109,7 polegadas (2WD longo)
278 cm | |
111 polegadas (4WD)
281 cm | |
Peso | 10900 a 12860 libras |
Pneu dianteiro | 10.00-16 |
Pneu traseiro | 18,4-38 |
Dimensões completas e pneus...  | |
9700 Números de Série | |
|---|---|
1976 | C490300 |
1977 | C527300 |
1978 | C560500 |
1979 | C595800 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Volts da bateria | 12 |
Referências | |
|---|---|
 | |
8700 - 9700 Tração nas quatro rodas publicado em 1978, pela Ford | |
8700 - 9700 publicado em 1976, pela Ford | |
8700 - 9700 publicado em 1978, pela Ford | |
A Ford agora oferece tratores de 37 a 295 cavalos de potência publicados em 1979* | |
*Publicação contém erros conhecidos. |
Motor
Detalhe do Motor | |
|---|---|
Ford | |
diesel turboalimentado | |
6 cilindros | |
arrefecido a líquido | |
Deslocamento | 401 pol.
6,6 L |
Diâmetro/Curso | 4,4094x4,4094 polegadas
112 x 112 mm |
Potência | 146 cv
108,9 kW |
Filtro de ar | elemento seco duplo |
Pré-aquecimento | injeção de éter |
Compressão | 15.6:1 |
RPM Nominal | 2200 |
Volts de arranque | 12 |
Capacidade de óleo | 14 quartos
13,2 L |
Capacidade do líquido de arrefecimento | 22 litros
20,8 L |
23,5 qts (com calor)
22,2 L | |
Transmissão
Opções de transmissão | |
|---|---|
cambio de 8 marchas | |
16 velocidades com caixa de mudança de potência de duas marchas |
Transmissão | |
|---|---|
Tipo | engrenagem |
Engrenagens | 8 marchas para frente e 2 para trás |
Embreagem | disco seco |
Quatro marchas, mais ré, em duas faixas. | |
Velocidades | |
|---|---|
Com pneus traseiros 15-38. | |
 |
Transmissão | |
|---|---|

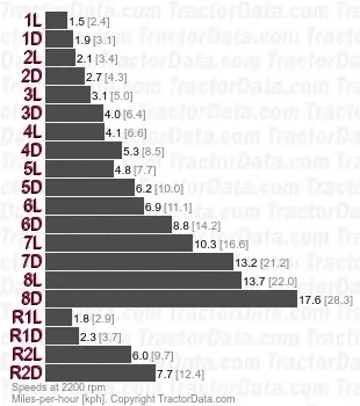

Transmissão | Potência Dupla |
Tipo | transmissão de potência de duas velocidades |
Engrenagens | 16 para frente e 4 para trás |
Embreagem | disco seco |
Velocidades | |
|---|---|
Com pneus traseiros 15-38. | |
 |
Dimensões
Pneus Ford 9700 | |
|---|---|
Pneus padrão (ag) | Dianteira: 10.00-16. Traseira: 18.4-38 |
Pneus padrão 4WD (agrícola) | Front: 13-24. Traseira: 15-38 |
Frente do trator | 11.00-16 |
Dimensões | |
|---|---|
Distância entre eixos | 93,4 polegadas (2WD curto)
237 cm |
109,7 polegadas (2WD longo)
278 cm | |
111 polegadas (4WD)
281 cm | |
Comprimento | 180 polegadas
457 cm |
Largura | 79,2 polegadas
201 cm |
Esteira dianteira | 56 a 84 polegadas
142 a 213 cm |
Esteira traseira | 60 a 88 polegadas
152 a 223 cm |
Peso Ford 9700 | |
|---|---|
Envio | 10900 lbs
4944 kg |
Operacional | 12860 lbs
5833 kg |
Lastrado | 17480 lbs
7928 kg |
Ford 9700 Altura | |
|---|---|
Capô | 80 polegadas
203 cm |
Cabine | 119 polegadas
302 cm |
Escapamento | 127,4 polegadas
323 cm |
Testes

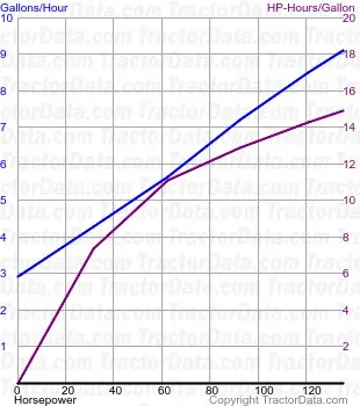

Teste de Trator do Nebraska 1243 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1243 | |
|---|---|
Diesel 16 marchas 2WD
9 de Maio - 20, 1977
Link: Nebraska Tractor Test 1243 file | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 135,64 cv
101,1 kW |
Consumo de combustível | 9,1 galões/hora
34,4 litros/hora |
Potência na velocidade nominal da TDP | 129,25 cv
96,4 kW |
Consumo de combustível | 8,1 galões/hora
30,7 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 113,32 cv
84,5 kW |
Consumo de combustível | 9.0 gal/hora
34.1 l/hora |
Engrenagem 5PD utilizada para teste de potência. | |
Tração máxima | 15010 lbs
6808 kg |
Fotos
Ford 9700
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Ford 9700 com base em sua potência de 146.03730547509068 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 5 to 7 Bottom (18")5 - 7 铧 (45 cm) | Escala Comercial / Grandes Lavouras | Large acreage tillage; requires front ballast weights. |
Roçadeira RotativaRoçada e Limpeza | 10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼 | Serviço Pesado | Wide swath pasture and crop residue shredding. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Lavouras | Deep intensive seedbed preparation for commercial row crops. |
Grade Aradora / NiveladoraPreparo Secundário | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Escala Comercial / Grandes Lavouras | Wide commercial field leveling; requires hydraulic remotes. |
EnfardadeiraFeno e Forragem | 5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机 | Serviço Pesado | High density baling; requires minimum 85 PTO HP. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Ford 9700.
Autonomia Estimada em Campo: 7.6 hrs
Aproximadamente 7.6 horas de operação contínua a ~75% de carga com tanque cheio (58 gal / 219.6 L).
Consumo Horário Estimado (75% Carga)~7.6 gal/h (28.7 L/h)
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Ford 9700
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Ford 9700.
Equivalências convertidas:
Cavalos de força mecânicos (HP)146 hp
Quilowatts (kW)108.9 kW
Cavalos-vapor métricos (CV / PS)148.1 PS
