Ford TW-35
O Ford TW-35 é um trator produzido pela Ford.
Visão Geral
 | 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Produção | |
|---|---|
Fabricante | Ford |
Trator para culturas em linha | |
Construído em Antuérpia, Bélgica | |
Motor Ford TW-35 | |
|---|---|
Ford 6.6L 6-cilindros diesel | |
Detalhes do motor ...  |
Transmissão Ford TW-35 | |
|---|---|
16 velocidades com mudança de potência parcial | |
Detalhes da transmissão...  |
Ford TW-35 Power | |
|---|---|
Motor (bruto) | 192 cv
143,2 kW |
Motor | 187 cv
139,4 kW |
TDP (declarado) | 170 cv
126,8 kW |
Barra de tração (testada) | 145,69 cv
80,8 kW |
TDF (testado) | 171,12 cv
127,6 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Bloqueio do diferencial | hidráulico traseiro |
Direção hidráulica | |
Freios hidráulicos a disco úmido diferenciais | |
Cabine padrão com ar condicionado. ROPS disponível. | |
Fotos | |
|---|---|
 | |
Fotos do Ford TW-35...  |
Capacidade | |
|---|---|
Combustível | 75 gal
283,9 L |
100 gal (Série II)
378,5 L | |
Sistema hidráulico | 23 gal
87,1 L |
Hidráulica | |
|---|---|
Tipo | centro aberto *Com válvulas remotas de centro fechado. |
Capacidade | 23 gal
87,1 L |
Pressão | 2500 psi
172,4 bar |
Vazão da bomba | 20 gpm
75,7 lpm |
Fluxo total | 32,2 gpm
121,9 lpm |
Fluxo de direção | 4.2 gpm
15.9 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | II |
III OptOpcional | |
Controle | controle de posição e detecção de esforço do braço inferior |
Elevação traseira (a 24"/610mm) | 7150 lbs
3243 kg |
9450 lbs*Com arcos auxiliares opcionais.
4286 kg | |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 1000 (1.375) |
1000 (1,75) | |
Rotações por minuto do motor | 1000@1918 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos 2WD | 108 polegadas
274 cm |
Tração 4WD Distância entre eixos | 110,73 polegadas
281 cm |
Peso | 13686 a 15100 libras |
Pneu dianteiro | 11,00x16 |
Pneu traseiro | 18.4x38 |
Dimensões completas e pneus...  | |
Acessórios Ford TW-35 | |
|---|---|
carregador frontal | |
Detalhes do anexo...  |
Números de Série TW-35 | |
|---|---|
Localização: | Abaixo do painel da grelha frontal direita |
1983 | C694500 |
1984 | C707400 |
1985 | C732600 |
1986 | A915854 |
1987 | Um A917560 |
1988 | A919438 |
1989 | A922535 |
1990 | A925099 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 72 |
Volts da bateria | 12 |
AH da bateria | 128 |
Referências | |
|---|---|
 | |
Carregadores de fazenda publicados em 1988, pela Ford | |
Carregadores frontais publicados em 1992, pela Ford | |
Carregadores frontais publicados em 1995, pela New Holland | |
Guia do Comprador de Tratores publicado em 1989, pela Ford | |
Guia de Referência de Vendas publicado em 1986, pela Ford | |
Tratores da Série TW publicados em 1987, pela Ford | |
Manuais de Reparo de Tratores da Série TW (SE 4117) publicado em 1983 |
Motor
| 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |

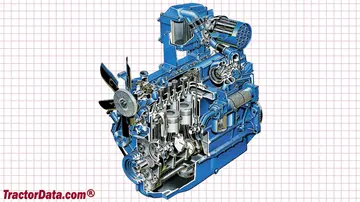

Detalhe do Motor | |
|---|---|
Ford | |
diesel turboalimentado com intercooler | |
6 cilindros | |
arrefecido a líquido | |
Deslocamento | 401 pol.
6,6 L |
Diâmetro/Curso | 4,4x4,4 polegadas
112 x 112 mm |
Potência | 187 cv
139,4 kW |
Potência (bruta) | 192 cv
143,2 kW |
Filtro de ar | seco |
Pré-aquecimento | injeção de éter |
aquecedor do líquido de arrefecimento | |
Compressão | 15.6:1 |
RPM Nominal | 2200 |
RPM em marcha lenta | 700-2470 |
Torque | 517 lb-ft
701,1 Nm |
Torque RPM | 1600 |
Ordem de ignição | 1-5-3-6-2-4 |
Volts de arranque | 12 |
Capacidade de óleo | 20 qt
18,9 L |
Capacidade do líquido de arrefecimento | 23 quartos
21.8 L |
Motor Ford TW-35 | |
|---|---|
 |
Transmissão
| 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Transmissão | |
|---|---|
Transmissão | Potência Dupla |
Tipo | transmissão com mudança de potência parcial |
Engrenagens | 16 para frente e 4 para trás |
Embreagem | 356mm disco seco |
Capacidade de óleo | 92 litros
87,1 L |
A atuação elétrica Dual Power permite a troca de marcha em movimento do modo Direto para o modo de Potência inferior para cada marcha. | |

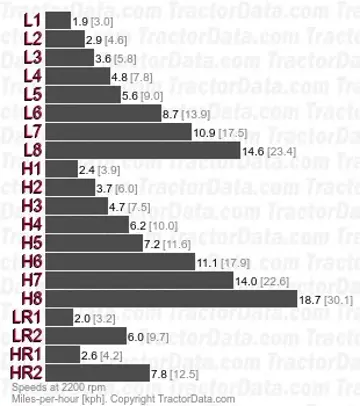

Velocidades | |
|---|---|
Com pneus traseiros 18.4x38. | |
 |
Dimensões
| 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Pneus Ford TW-35 | |
|---|---|
Frente do trator | 11.00x16 (2WD) |
Traseira do trator | 18.4x38 |
Frente do trator | 14Lx16 (2WD) |
14.9-24 (4WD) | |
14.9-28 (Tração 4x4) | |
16.9-28 (4WD) | |
Traseira do trator | 20.8x38 |
24.5x32 | |
Grama/relvado frontal | 18.4x16.1 (2WD) |
Dimensões | |
|---|---|
Distância entre eixos 2WD | 108 polegadas
274 cm |
Tração 4WD Distância entre eixos | 110,73 polegadas
281 cm |
Comprimento | 178,7 polegadas
453 cm |
Largura | 83,6 polegadas
212 cm |
Distância do solo | 16,4 polegadas
41 cm |
Tração dianteira 2WD | 60 a 84 polegadas
152 a 213 cm |
Tração 4WD Dianteira | 65 a 84 polegadas
165 a 213 cm |
Esteira traseira | 60 a 110 polegadas
152 a 279 cm (manual) |
Esteira traseira | 60 a 116 polegadas
152 a 294 cm (potência) |
Peso Ford TW-35 | |
|---|---|
Envio de ROPS | 13686 lbs
6207 kg |
Envio de Cabine | 14373 lbs
6519 kg |
Operação em Cabine 4WD | 15100 lbs
6849 kg |
Lastrado | 20270 kg*Tração nas quatro rodas com pneus duplos 20.8-38 e fluido. Fluido dianteiro e pesos de ferro.
9194 kg |
Altura Ford TW-35 | |
|---|---|
Volante | 87,3 polegadas
221 cm |
ROPS | 114,8 polegadas
291 cm |
Cabine | 116 polegadas
294 cm |
Escapamento | 122,5 polegadas
311 cm |
Testes
| 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Testes de Trator | |
|---|---|
NTTL 1517: diesel 16 velocidades 2WD | |
NTTL 1537: diesel 16 velocidades 4WD |

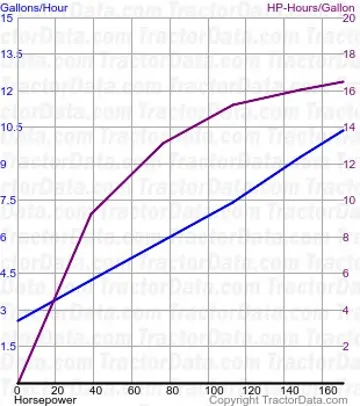

Teste de Trator de Nebraska 1517 | ||
|---|---|---|
 | | |
| ||
|
|---|
Teste de Trator de Nebraska 1517 | |
|---|---|
Diesel 16 velocidades 2WD
26 de abril - 8 de maio de 1984
Link: Arquivo do Teste de Trator de Nebraska 1517 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 170,30 cv
127,0 kW |
Consumo de combustível | 10,3 galões/hora
39,0 litros/hora |
Potência na velocidade nominal da TDP | 166,67 cv
124,3 kW |
Consumo de combustível | 9,6 galões/hora
36,3 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 145,43 cv
80,5 kW |
Consumo de combustível | 10,2 galões/hora
38,6 litros/hora |
Marcha 5L usada para teste de potência. | |
Tração máxima | 17.054 lbs
7.735 kg |
Marcha 2L usada para teste de tração. | |

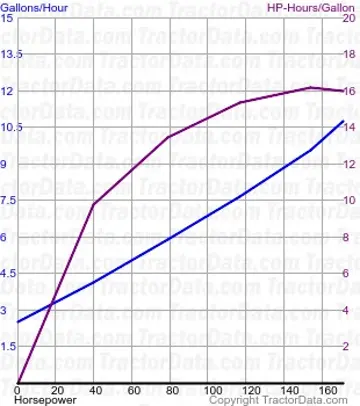

Teste de Trator de Nebraska 1537 | ||
|---|---|---|
 | | |
| ||
|
|---|
Teste de Trator de Nebraska 1537 | |
|---|---|
Diesel 16 velocidades 4WD
12 - 24 de setembro de 1984
Link: Arquivo do Teste de Tratores de Nebraska 1537 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 171,12 cv
127,6 kW |
Consumo de combustível | 10,2 galões/hora
38,6 litros/hora |
Potência na velocidade nominal da TDP | 162,55 cv
89,9 kW |
Consumo de combustível | 9,2 galões/hora
34,8 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 145,69 cv
80,8 kW |
Consumo de combustível | 10,1 galões/hora
38,2 litros/hora |
Marcha 5L usada para teste de potência. | |
Tração máxima | 18.823 lbs
8538 kg |
Marcha 2L usada para teste de tração. | |
Acessórios
| 1983 - 1986
Trator da Série TW para Culturas em Linha |
|---|---|
1983 - 1986 | |
Série TW | |
Trator para culturas em linha | |
1983 - 1986 | |
|---|---|
Série TW | |
Trator para culturas em linha |
Visão geral dos anexos | |
|---|---|
Carregador Ford 773 | |
Carregador Ford 7413 |
Fotos

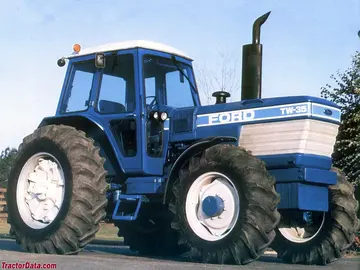

Ford TW-35, right side.
Ford TW-35, left side.
Ford TW-35 Series II.
Ford TW-35 Series II.
Ford TW-35 Series II.
