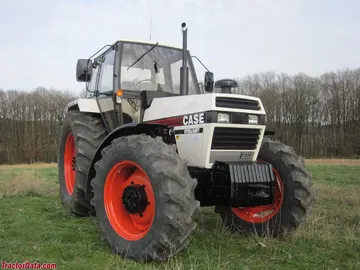

J.I. Case 1694
O J.I. Case 1694 é um trator produzido pela J I Case. Potência nominal: Diesel (indicada): 112 cv / 83,5 kW.
Visão Geral
 | 1983 - 1984
Trator utilitário da série 94
Série 94
Trator utilitário |
|---|
Produção | |
|---|---|
Fabricante | J.I. Case |
Trator utilitário | |
J.I. Case 1694 Motor | |
|---|---|
Case 5.4L 6 cilindros diesel | |
Tanque de combustível | 35,9 gal
135,9 L |
Detalhes do motor ...  | |
J.I. Case 1694 Transmissão | |
|---|---|
transmissão parcial de potência de 12 velocidades | |
Detalhes da transmissão...  |
J.I. Case 1694 Power | |
|---|---|
Motor | 112 cv
83,5 kW |
TDP (declarado) | 99 cv
73.8 kW |
Mecânico | |
|---|---|
Tração nas quatro rodas | |
Direção | potência hidrostática |
Freios a disco | |
Fotos | |
|---|---|
 | |
J.I. Case 1694 fotos...  |
Hidráulica | |
|---|---|
Pressão | 2600 psi
179,3 bar |
Válvulas traseiras | 1 a 3 |
Fluxo total | 10,5 gpm
39,7 lpm |
20,1 gpm (tandem)
76,1 lpm | |
Fluxo de direção | 7,7 gpm
29,1 lpm |
Pressão da direção. | 1850 psi
127,6 bar |
Engate de trator | |
|---|---|
Tipo Traseiro | II |
Elevação traseira (nas extremidades) | 7.440 lbs
3374 kg |
Elevação traseira (a 24"/610mm) | 6.290 lbs
2853 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 540/1000 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 100 polegadas
254 cm |
Peso | 9.580 lbs
4.345 kg |
Pneu dianteiro | 13.6-28 |
Pneu traseiro | 16.9-38 |
Dimensões completas e pneus...  | |
Acessórios J.I. Case 1694 | |
|---|---|
carregador frontal | |
Detalhes do anexo...  |
Elétrico | |
|---|---|
Sistema de carregamento | alternador |
Amperes de carregamento | 45 |
65 (serviço pesado) | |
CCA da bateria | 420 |
550 (robusto) | |
Volts da bateria | 12 |
AH da bateria | 96 |
128 (robusto) | |
Referências | |
|---|---|
 | |
Modelos 74L e 56L Carregadeiras Frontais publicadas em 1983, pela J.I. Case | |
1594 - 1694 publicado em 1983, pela J.I. Case | |
Série 94 publicada em 1983, por J.I. Case |
Motor
Detalhe do Motor | |
|---|---|
Caso | |
diesel | |
6 cilindros | |
arrefecido a líquido | |
Deslocamento | 329 pol.
5,4 L |
Diâmetro/Curso | 3.937x4.500 polegadas
100 x 114 mm |
Potência | 112 cv
83,5 kW |
Compressão | 16:1 |
RPM Nominal | 2300 |
Iniciante | elétrico |
Volts de arranque | 12 |
Capacidade de óleo | 13,2 quartos
12,5 L |
Capacidade do líquido de arrefecimento | 16,2 qts
15,3 L |
Transmissão
Transmissão | |
|---|---|
Transmissão | Hydra-Shift |
Tipo | transmissão com mudança de potência parcial |
Engrenagens | 12 marchas à frente e 4 à ré |
Capacidade de óleo | 33,6 qts
31,8 L |
Dimensões
Pneus J.I. Case 1694 | |
|---|---|
Frente do trator | 13.6-28 |
13.6-24 | |
Traseira do trator | 16.9-38 |
Dimensões | |
|---|---|
Distância entre eixos | 100 polegadas
254 cm |
Largura | 79 polegadas
200 cm |
Altura (cabine) | 108 polegadas
274 cm |
Distância do solo | 16,5 polegadas
41 cm |
Esteira dianteira | 60 a 76 polegadas
152 a 193 cm |
Esteira traseira | 56 a 84 polegadas
142 a 213 cm |
J.I. Case 1694 Peso | |
|---|---|
9.580 lbs
4.345 kg | |
Capacidade máxima | 13.500 lbs
6.123 kg |
Desenho Máximo na Barra de Tração | 3.300 kg (posição PTO)
1496 kg |
Eixo dianteiro máximo | 8.000 lbs
3628 kg |
Eixo traseiro máximo | 12.000 lbs
5443 kg |
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para J I Case J.I. Case 1694 com base em sua potência de 111.97534441845794 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm) | Serviço Pesado | Heavy primary tillage; semi-mounted hitch recommended. |
Roçadeira RotativaRoçada e Limpeza | 10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼 | Serviço Pesado | Wide swath pasture and crop residue shredding. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Lavouras | Deep intensive seedbed preparation for commercial row crops. |
Grade Aradora / NiveladoraPreparo Secundário | 10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙 | Serviço Pesado | Aggressive residue cutting in corn/cotton stubble. |
EnfardadeiraFeno e Forragem | 5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机 | Serviço Pesado | High density baling; requires minimum 85 PTO HP. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para J I Case J.I. Case 1694.
Autonomia Estimada em Campo: 6.2 hrs
Aproximadamente 6.2 horas de operação contínua a ~75% de carga com tanque cheio (35.9 gal / 135.9 L).
Consumo Horário Estimado (75% Carga)~5.8 gal/h (22 L/h)
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações J I Case J.I. Case 1694
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para J I Case J.I. Case 1694.
Equivalências convertidas:
Cavalos de força mecânicos (HP)112 hp
Quilowatts (kW)83.5 kW
Cavalos-vapor métricos (CV / PS)113.5 PS
