John Deere 4430
O John Deere 4430 é um trator produzido pela John Deere. Potência nominal: 125,88 cv 93,9 kW.
Visão Geral
 | 1973 - 1977
Segunda Geração Série de Trator para Cultivo em Fileiras
Geração II Série
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | John Deere |
Trator para culturas em linha | |
Construído em Waterloo, Iowa, EUA | |
O preço original era de $23.000 em 1977 | |
Variantes | |
|---|---|
4430 | cultura em linha |
4430 Hi-Crop | alta folga |
Motor John Deere 4430 | |
|---|---|
John Deere 6.6L 6-cilindros diesel | |
Detalhes do motor ...  |
Transmissões John Deere 4430 | |
|---|---|
8 velocidades parcialmente sincronizada | |
16 velocidades com mudança de potência parcial | |
8 velocidades com cambio de potência | |
transmissão de 13 velocidades | |
Detalhes da transmissão...  |
John Deere 4430 Power | |
|---|---|
TDP (declarado) | 125 cv
93,2 kW |
Barra de tração (testada) | 104,99 cv
78,3 kW |
TDF (testado) | 125,88 cv
93,9 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Dirigir | 4x2 2WD |
4x4 HFWD 4WD | |
Transmissões finais | planetário |
Bloqueio do diferencial | hidro-mecânico traseiro |
Direção hidráulica | |
Freios hidráulicos a disco úmido diferenciais | |
Proteção contra capotamento Roll-Gard opcional. Corpo e cabine Sound Gard opcionais. | |
Fotos | |
|---|---|
 | |
Fotos John Deere 4430...  |
Capacidade | |
|---|---|
Combustível | 46 gal
174,1 L |
Sistema hidráulico | 11 gal
41,6 L |
10 gal (Power Shift)
37,9 L | |
Hidráulica | |
|---|---|
Tipo | centro fechado |
Capacidade | 11 gal
41,6 L |
10 gal (Power Shift)
37,9 L | |
Pressão | 2250 psi
155,1 bar |
Válvulas | 1 a 3 |
Vazão da bomba | 22 gpm
83,3 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | II |
Elevação traseira | 4550 lbs
2063 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | independente |
Tipo de TDP Traseiro | 540/1000 (1,375) |
Rotações por minuto do motor | 540@2200 |
1000@2200 | |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 106,6 polegadas
270 cm |
Peso | 9732 a 11350 libras |
Pneu dianteiro | 10.00-16 |
Pneu traseiro | 18,4-38 |
Dimensões completas e pneus...  | |
Acessórios John Deere 4430 | |
|---|---|
carregador frontal | |
Detalhes do anexo...  |

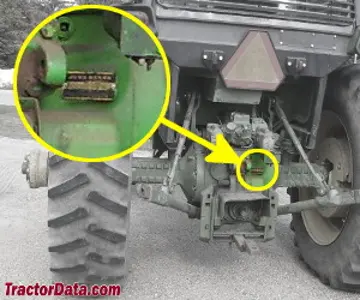

Localização do Número de Série 4430 | |
|---|---|
 | |
Placa de número de série na parte traseira do John Deere 4430, lado direito, acima do eixo de tomada de força. |
Números de Série 4430 | |
|---|---|
1973 | 1000 |
1974 | 17500 |
1975 | 33050 |
1976 | 47222 |
1977 | 62960 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento do ROPS | 37 |
Amperes de carregamento da cabine | 55 |
Baterias | 2 |
CCA da bateria | 800 |
Volts da bateria | 6 |
Grupo da Bateria | 5D |
Referências | |
|---|---|
 | |
4230-4430-4630 publicado em 1974, pela John Deere | |
Tratores de 80 a 150 cv publicados em 1975, pela John Deere | |
Tornar seu próximo trator um John Deere sempre foi um bom investimento publicado em 1975 | |
Trator John Deere 4430 (OM-R65532 A7) publicado em 1976 | |
Manual do Operador Trator John Deere 4430 (OM-R65532) publicado em 1976 | |
Manual de Informações do Produto publicado em 1975, pela John Deere |
Motor
Detalhe do Motor | |
|---|---|
John Deere | |
diesel turboalimentado | |
6 cilindros | |
arrefecido a líquido, em linha, eixo horizontal | |
Deslocamento | 404 pol
6,6 L |
Diâmetro/Curso | 4,25x4,75 polegadas
108 x 121 mm |
Sistema de combustível | injeção direta |
Filtro de ar | seco com elemento secundário |
Pré-aquecimento | injeção de éter |
aquecedor do líquido de arrefecimento Opcional | |
Compressão | 15.5:1 |
RPM Nominal | 2200 |
RPM em marcha lenta | 800-2200 |
RPM de Operação | 1500-2200 |
Ordem de ignição | 1-5-3-6-2-4 |
Iniciante | elétrico |
Volts de arranque | 12 |
Capacidade do líquido de arrefecimento | 30 litros
28,4 L |
32 qts (com aquecedor)
30,3 L | |
Folga da válvula de admissão | 0,018 polegadas
0,457 mm |
Folga da válvula de escape | 0,028 polegadas
0,711 mm |
Óleo do Motor | |
|---|---|
 | |
Capacidade de óleo | 17 litros
16,1 L |
Troca de óleo | 100 h |
Transmissão
Opções de transmissão | |
|---|---|
8 velocidades parcialmente sincronizada | |
16 velocidades com mudança de potência parcial | |
8 velocidades com cambio de potência | |
transmissão de 13 velocidades |
Transmissão | |
|---|---|
Transmissão | John Deere Syncro-Range |
Tipo | parcialmente sincronizado |
Engrenagens | 8 marchas para frente e 2 para trás |
Embreagem | disco úmido hidráulico |
Capacidade de óleo | 44 litros
41.6 L |
Quatro estações de marcha com duas marchas cada, mais marcha a ré nas primeiras duas estações de marcha. O trator deve estar parado e a embreagem utilizada para mudar entre as estações. Uma vez em uma estação de marcha, o trator pode ser movido entre as marchas nessa estação, usando a embreagem. | |
Velocidades | |
|---|---|
Com pneus traseiros 18.4-38. | |
 |
Padrão de Marcha | |
|---|---|
 |
Transmissão | |
|---|---|
Transmissão | John Deere Quad-Range |
Tipo | transmissão com mudança de potência parcial |
Engrenagens | 16 para frente e 6 para trás |
Embreagem | disco úmido hidráulico |
Capacidade de óleo | 44 litros
41.6 L |
Quatro marchas (1-4) em quatro faixas (A-D). Transmissão de potência entre as marchas 1-2 e 3-4 em cada faixa com troca sincronizada (usando embreagem) entre 2-3. O trator deve estar parado para trocar a faixa. | |
Velocidades | |
|---|---|
Com pneus traseiros 18.4-38. | |
 |
Padrão de Marcha | |
|---|---|
 |
Transmissão | |
|---|---|
Transmissão | John Deere Power Shift |
Tipo | potência total de mudança |
Engrenagens | 8 marchas para frente e 4 para trás |
Embreagem | discos úmidos hidráulicos |
Capacidade de óleo | 40 litros
37,9 L |
Velocidades | |
|---|---|
Com pneus traseiros 18.4-38. | |
 |
Padrão de Marcha | |
|---|---|
 |
Transmissão | |
|---|---|
Transmissão | Creeper Syncro-Range |
Tipo | aranhão |
Engrenagens | 13 para frente e 4 para trás |
O alcance opcional de rastreador adiciona velocidades adicionais aos cinco primeiros marchas da transmissão Syncro-Range. Um sistema de bloqueio impede a mudança para as marchas de 6 a 8 enquanto o rastreador estiver engajado. | |
Padrão de Marcha | |
|---|---|
 |
Dimensões
Pneus John Deere 4430 | |
|---|---|
Frente do trator | 10.00-16 |
Traseira do trator | 18,4-38 |
Frente do trator | 7.5L-15 |
11L-15 | |
7.50-18 | |
11.00-16 | |
14L-16A | |
Traseira do trator | 23.1-30 |
18.4-34 | |
20.8-34 | |
16.9-38 | |
Dimensões | |
|---|---|
Distância entre eixos | 106,6 polegadas
270 cm |
Comprimento | 160,75 polegadas
408 cm |
Largura | 89,625 polegadas (eixo)
227 cm |
70,8 polegadas (para-lamas)
179 cm | |
82 polegadas (para-lamas da cabine)
208 cm | |
Diferencial pinhão e cremalheira | 3,39 por 2286 milímetros
86 por 2286 mm |
Diferencial pinhão e cremalheira | 3,39 por 2438 milímetros
86 por 2438 milímetros |
Diferencial pinhão e cremalheira | 3,39 por 104 polegadas
86 por 2641 mm |
Diferencial pinhão e cremalheira | 3,62 por 104 polegadas
91 por 2641 mm |
Diferencial pinhão e cremalheira | 3,62 por 2870 milímetros
91 por 2870 mm |
Esteira dianteira | 48 a 77,9 polegadas
121 a 197 cm |
Esteira dianteira | 52 a 85,9 polegadas
132 a 218 cm |
Esteira dianteira | 58 a 95,9 polegadas
147 a 243 cm |
Esteira dianteira | 64 a 88 polegadas
162 a 223 cm (4WD) |
Esteira traseira | 60 a 94 polegadas
152 a 238 cm |
Esteira traseira | 60 a 101 polegadas
152 a 256 cm |
Esteira traseira | 61 a 109 polegadas
154 a 276 cm |
Esteira traseira | 61 a 118 polegadas
154 a 299 cm |
Peso John Deere 4430 | |
|---|---|
Envio de ROPS | 9732 lbs
4414 kg |
Envio de Cabine | 10762 lbs
4881 kg |
Operacional | 11350 lbs
5148 kg |
Lastrado | 15060 lbs
6831 kg |
John Deere 4430 Altura | |
|---|---|
Volante | 85,25 polegadas
216 cm |
Cabine | 114 polegadas
289 cm |
Escapamento ROPS | 109,3 polegadas
277 cm |
Escapamento da Cabine | 125,25 polegadas
318 cm |
Testes

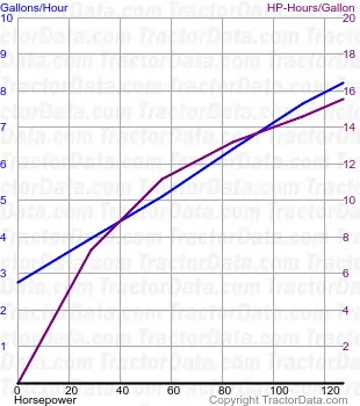

Teste de Trator do Nebraska 1110 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1110 | |
|---|---|
Diesel Quad-Range 2WD
5 - 13 de Outubro de 1974
Link: Nebraska Tractor Test 1110 file | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 125,88 cv
93,9 kW |
Consumo de combustível | 8,1 galões/hora
30,7 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 104,99 cv
78,3 kW |
Consumo de combustível | 8,1 galões/hora
30,7 l/hora |
Tração máxima | 12032 lbs
5457 kg |
Acessórios
Visão geral dos anexos | |
|---|---|
Carregador John Deere 148 | |
Carregador John Deere 158 |
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para John Deere 4430 com base em sua potência de 125.92197414243356 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm) | Serviço Pesado | Heavy primary tillage; semi-mounted hitch recommended. |
Roçadeira RotativaRoçada e Limpeza | 10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼 | Serviço Pesado | Wide swath pasture and crop residue shredding. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Lavouras | Deep intensive seedbed preparation for commercial row crops. |
Grade Aradora / NiveladoraPreparo Secundário | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Escala Comercial / Grandes Lavouras | Wide commercial field leveling; requires hydraulic remotes. |
EnfardadeiraFeno e Forragem | 5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机 | Serviço Pesado | High density baling; requires minimum 85 PTO HP. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para John Deere 4430.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações John Deere 4430
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para John Deere 4430.
Equivalências convertidas:
Cavalos de força mecânicos (HP)125.9 hp
Quilowatts (kW)93.9 kW
Cavalos-vapor métricos (CV / PS)127.7 PS
