Farmall 560

1958 - 1963

Ackerschlepper

Ackerschlepper

Hersteller

Farmall (ein Teil von International Harvester)

Ackerschlepper

Gesamt gebaut

65.982

Originalpreis

5.500 $ (1963)

Der Farmall 560 erlebte Probleme, da das Endgetriebe nicht stark genug war, um die Leistung des Motors zu bewältigen. International bot Mitte 1959 eine völlig neue Hinterachse an und sponserte ein massives Austauschprogramm.

IH 560

Standard-Profil

Hallo-Klar

hoher Ernte

International Harvester 4,6L 6-Zylinder-Diesel

International Harvester 4,3L 6-Zylinder-Benzin

International Harvester 4,3L 6-Zylinder-LPG

5-Gang-Schlupfgetriebe

10-Gang-Teillastschaltung

Anhängerkupplung (angegeben)

54,8 PS 40,9 kW

Zwillingskupplung (angegeben)

59,48 PS 44,4 kW

Pflüge

5

Anhängevorrichtung (geprüft)

53,12 PS 39,6 kW

Kraftübertragung (geprüft)

63,03 PS 47,0 kW

Riemen (geprüft)

60,11 PS 44,8 kW

Zweiradantrieb

Lenkung

manuelle Zahnstangenlenkung

Hydrostatischer Antrieb optional

Unabhängige mechanische Scheibenbremsen

Offene Bedienstation.

Kraftstoff

33 Gallonen 124,9 L

37 Gal (LP) 140,0 L

Hydrauliksystem

16 gal 60,6 L

Kapazität

16 gal 60,6 L

Ventile

1 bis 3

Pumpenleistung

12 gpm 45,4 lpm

17 gpmOptional 64,3 lpm

Lenkungsfluss

2,5 gpm 9,5 lpm

Typ

IH Schnellkupplung

Heck-PTO

unabhängig

Heck-PTO Typ

540 (1,375)

Radstand

96 Zoll 243 cm

100 Zoll (Hi-Clear) 254 cm

Gewicht

6563 bis 6785 Pfund

Vorderreifen

6,00-16

Hinterreifen

12,4-38

Frontlader

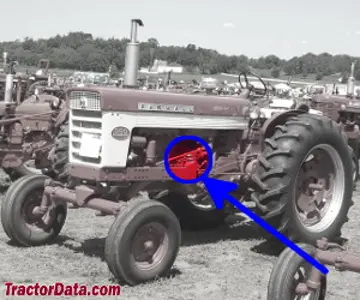

Kupplungsgehäuse, rechte Seite

1958

501

1959

7341

1960

26914

1961

36125

1962

47798

1963

60278

Endgültig

66032

FAQ: Wie liest man eine Seriennummerntabelle?

Durchmesser

11 Zoll 27 cm

Breite

7,5 Zoll 19 cm

Boden

negativ

Ladesystem

Generator

Ladeampere

20

Batterien

1 (Gas)

2 (Diesel)

Batteriespannung

12 (Gas)

6 (Diesel)

Eine Unternehmenskatastrophe - Die Qual der International Harvester Company von Barbara Marsh

Farm Loaders veröffentlicht 1962, von International Harvester

Farm Loaders veröffentlicht 1965, von International Harvester

Farm Loaders veröffentlicht im Jahr 1970 von International Harvester

Bedienungsanleitung Farmall 460 Diesel, 560 Diesel und International 560 Diesel Traktoren (1014077R1) veröffentlicht im Jahr 1959

Bedienungsanleitung Farmall 460, 560 und International 560 (1 014 051 R1) veröffentlicht 1958

McCormick Farmall 560 Traktor, veröffentlicht im Jahr 1958 von International Harvester

Elwood Frontantrieb veröffentlicht 1963, von International Harvester

Direktstart-Diesel-Traktoren veröffentlicht 1958, von International Harvester

1958 - 1963

Ackerschlepper

Ackerschlepper

International Harvester 4,6L 6-Zylinder-Diesel

International Harvester 4,3L 6-Zylinder-Benzin

International Harvester 4,3L 6-Zylinder-LPG

International Harvester D-282

Diesel

6-Zylinder

flüssigkeitsgekühlter vertikaler Reihenkopf

Verdrängung

281,3 Kubikzoll 4,6 L

Bohrung/Hub

104,15 x 111,76 mm 94 x 112 mm

Luftfilter

Ölbad

Kompression

18,2:1

Nenn-U/min

1800

Zündreihenfolge

1-5-3-6-2-4

Anlasser Volt

12

Ölmenge

9 Liter 8,5 Liter

Kühlmittelmenge

16 Liter 15,1 Liter

Ventilspiel

0,027 Zoll (heiß) 0,686 mm

International Harvester C-263

Benzin

6-Zylinder

flüssigkeitsgekühlter vertikaler Reihenkopf

Verdrängung

263 Kubikzoll 4,3 L

Bohrung/Hub

1.78 x 11.15 cm 90 x 112 mm

Luftfilter

Ölbad

Kompression

7,2:1

Nenn-U/min

1800

Anlasser Volt

12

International Harvester

Flüssiggas

6-Zylinder

flüssigkeitsgekühlter vertikaler Reihenkopf

Verdrängung

263 Kubikzoll 4,3 L

Bohrung/Hub

1.78 x 11.15 cm 90 x 112 mm

Luftfilter

Ölbad

Kompression

8,75:1

Nenn-U/min

1800

Anlasser Volt

12

1958 - 1963

Ackerschlepper

Ackerschlepper

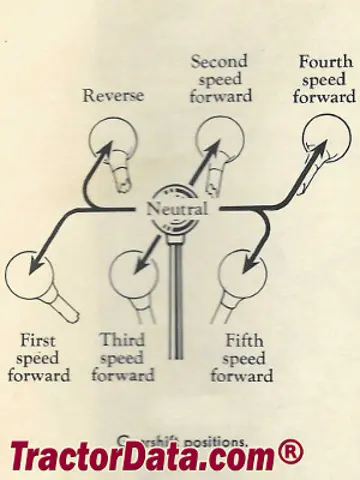

5-Gang-Schlupfgetriebe

10-Gang-Teillastschaltung

Typ

Schlupfkupplung

Gänge

5 vorwärts und 1 rückwärts

Ölmenge

64 Liter 60,6 L

Der Traktor muss angehalten und die Kupplung zum Schalten verwendet werden.

Mit 13.6-38 Hinterreifen.

Getriebe

Drehmomentverstärker

Typ

Teilweise Lastschaltung

Gänge

10 Vorwärts- und 2 Rückwärtsgänge

Ölmenge

64 Liter 60,6 L

Der Drehmomentverstärker (TA) ermöglicht einen kupplungslose Gangwechsel während der Fahrt bei Unterschreitung der Drehzahl für jeden Gang. Mit dem TA-Hebel nach vorne ist der TA ausgeschaltet und das Getriebe im Direktantrieb (DD)-Modus. Um den TA einzuschalten, sollte der Hebel schnell und sanft nach hinten gezogen werden. Der TA am 560 wird frei laufen, daher sollte er beim Bergabfahren oder beim Abschleppen des Traktors zum Starten ausgeschaltet werden.

Mit 16,6-38 Hinterreifen.

1958 - 1963

Ackerschlepper

Ackerschlepper

Ag Front

6,00-16

6.00-20 (Hi-Clear)

Ag Heck

12,4-38

Ag Heck

13,6-38

15.5-38

Radstand

96 Zoll 243 cm

100 Zoll (Hi-Clear) 254 cm

Länge

141 Zoll 358 cm

155 Zoll (Hi-Clear) 393 cm

Breite

85 Zoll (min.) 215 cm

88 Zoll (Hi-Clear max) 223 cm

107 Zoll (max.) 271 cm

Höhe (Lenkrad)

88 Zoll 223 cm

107 Zoll (Hi-Clear) 271 cm

Bar Kastenachse

2,75 Zoll Durchmesser 69 mm

Betrieb

6.563 lbs (Gas) 2976 kg

6.785 lbs (Diesel) 3077 kg

Ballastiert

9.460 lbs 4291 kg

1958 - 1963

Ackerschlepper

Ackerschlepper

NTTL 669: Diesel-Drehmomentverstärker 2WD

NTTL 671: Benzin-Drehmomentverstärker 2WD

NTTL 675: Flüssiggas Drehmomentverstärker 2WD

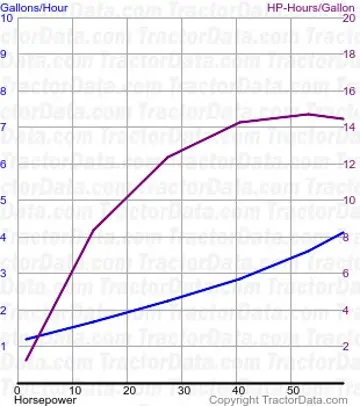

Diesel Drehmomentverstärker 2WD 18. - 25. September 1958 Link: Nebraska Traktor Test 669 Datei

Leistung der Kraftstoff-Übertragung

Leistung bei Nenndrehzahl

59,48 PS 44,4 kW

Kraftstoffverbrauch

4,1 Gallonen/Stunde 15,5 Liter/Stunde

Anhängerkupplungsleistung

Maximale Leistung

53,12 PS 39,6 kW

Gang 3 für Leistungstest verwendet.

Maximaler Zug

7.347 lbs 3332 kg

Gang 1 für Ziehversuch verwendet.

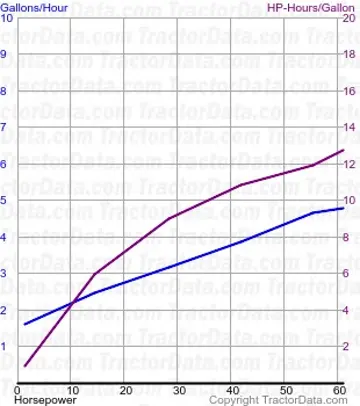

Benzin-Drehmomentverstärker 2WD 24. September - 6. Oktober 1958 Link: Nebraska Tractor Test 671 Datei

Leistung der Kraftstoff-Übertragung

Leistung bei Nenndrehzahl

63,03 PS 47,0 kW

Kraftstoffverbrauch

5,0 Gallonen/Stunde 18,9 Liter/Stunde

Anhängerkupplungsleistung

Maximale Leistung

50,90 PS 38,0 kW

Gang 3 für Leistungstest verwendet.

Maximaler Zug

7.588 lbs 3.441 kg

Gang 1-TA für Zugversuch verwendet.

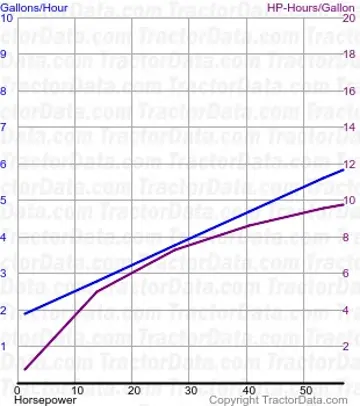

LP-Gas Drehmomentverstärker 2WD 8. - 20. Oktober 1958 Link: Nebraska Tractor Test 675 Datei

Bandleistung (max)

60,11 PS 44,8 kW

Riemen-Kraftstoffverbrauch (max)

6,5 gal/Stunde 24,6 l/Stunde

Anhängerkupplungsleistung

Maximale Leistung

43,96 PS 32,8 kW

Kraftstoffverbrauch

5,1 gal/Stunde 19,3 l/Stunde

Maximaler Zug

7.524 lbs 3.412 kg

Gang 1-TA für Zugversuch verwendet.

1958 - 1963

Ackerschlepper

Ackerschlepper

International Harvester 2001 Lader

International Harvester 2000 Lader
