Allis Chalmers 5020
O Allis Chalmers 5020 é um trator produzido pela Allis Chalmers.
Decodificador de número de série e ano Allis Chalmers 5020
Consulte o ano exato de fabricação do seu trator inserindo o número de série do chassi.
Onde encontrar a placa do número de sérieA placa do número de série geralmente está localizada na viga dianteira do chassi, no lado direito da carcaça da transmissão ou no painel de instrumentos.
Visão Geral
 | 1977 - 1985
Trator utilitário compacto Hinomoto construído |
|---|---|
1977 - 1985 | |
Trator utilitário compacto | |
Construído pela Hinomoto | |
1977 - 1985 | |
|---|---|
Trator utilitário compacto | |
Construído pela Hinomoto |
Produção | |
|---|---|
Distribuidor | Allis Chalmers |
Fabricante | Hinomoto |
Trator utilitário compacto | |
Construído em Osaka, Japão | |
Total construído | 8.500 |
O preço original era $8.280 em 1985 | |
Variantes | |
|---|---|
9523 | modelo Simplicidade similar |
E230 | modelo Hinomoto similar |
Motor Allis Chalmers 5020 | |
|---|---|
Diesel Toyosha 1.3L 2 cilindros | |
Detalhes do motor ...  |
Transmissões Allis Chalmers 5020 | |
|---|---|
8 marchas não sincronizadas | |
cambio de 12 velocidades não sincronizado | |
Detalhes da transmissão...  |
Allis Chalmers 5020 Potência | |
|---|---|
Motor | 25 cv
18,6 kW |
Barra de tração (declarado) | 17 cv
12,7 kW |
TDP (declarado) | 21 cv
15,7 kW |
Arados | 1 (35,56 cm) |
Barra de tração (testada) | 17,37 cv
13,0 kW |
TDF (testado) | 21,79 cv
16,2 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Direção manual | |
Freios mecânicos de tambor e sapatas diferenciais | |
ROPS de dois postes, toldo ROPS opcional |
Fotos | |
|---|---|
 | |
Fotos da Allis Chalmers 5020...  |
Capacidade | |
|---|---|
Combustível | 7 gal
26,5 L |
Sistema hidráulico | 5,5 gal
20,8 L |
Hidráulica | |
|---|---|
Tipo | centro aberto |
Capacidade | 5,5 gal
20,8 L |
Válvulas | 0 ou 1 |
Vazão da bomba | 5,44 gpm
20,6 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | Eu |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | transmissão |
ao vivo OptOpcional | |
Tipo de TDP Traseiro | 540 |
Rotações por minuto do motor | 540@2320 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 59,8 polegadas
151 cm |
Peso | 1588 a 1950 quilos |
Pneu dianteiro | 5.00-15 |
Pneu traseiro | 9.5-24 |
Dimensões completas e pneus...  | |
Anexos Allis Chalmers 5020 | |
|---|---|
deck de corte central de 60" | |
carregador frontal | |
Detalhes do anexo...  |
Localização do Número de Série 5020 | |
|---|---|
 | |
Placa de número de série sob o volante, à frente da alavanca de câmbio. |
Números de Série 5020 | |
|---|---|
1977 | 1001 |
1978 | 2220 |
1979 | 3091 |
1980 | 4115 |
1981 | 5790 |
1982 | 7034 |
1983 | 8388 |
1984 | 8734 |
1985 | 9217 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 15 |
Volts da bateria | 12 |
AH da bateria | 70 |
Referências | |
|---|---|
 | |
Linha de Jardim e Gramado de 1983 publicada pela Allis-Chalmers | |
Linha 1984 de Gramado e Jardim publicada pela Allis-Chalmers | |
Linha de Jardim e Gramado de 1985 publicada pela Allis-Chalmers | |
Anexos da Série 5000 publicados em 1984, pela Allis Chalmers | |
5020/5030 The Diesel Force publicado em 1979, por Allis Chalmers | |
Os compactos a diesel entram em novas dimensões publicado em 1983, por Allis Chalmers | |
Manual do Operador 5020-5030 9523-9528 (2097132) publicado em 1978 | |
5020 - Grande apetite para pequenos trabalhos. Publicado em 1977, por Allis Chalmers |
Motor
| 1977 - 1985
Trator utilitário compacto Hinomoto construído |
|---|---|
1977 - 1985 | |
Trator utilitário compacto | |
Construído pela Hinomoto | |
1977 - 1985 | |
|---|---|
Trator utilitário compacto | |
Construído pela Hinomoto |
Detalhe do Motor | |
|---|---|
Toyosha S126 | |
diesel | |
2 cilindros | |
arrefecido a líquido | |
Deslocamento | 77,1 cc
1,3 L |
Diâmetro/Curso | 3,62x3,74 polegadas
92 x 95 mm |
Potência | 25 cv
18,6 kW |
Filtro de ar | elemento de papel único |
Compressão | 23.0:1 |
RPM Nominal | 2500 |
RPM em marcha lenta | 750-2750 |
Ordem de ignição | 1-2 |
Iniciante | elétrico |
Volts de arranque | 12 |
Capacidade do líquido de arrefecimento | 5,3 qt
5,0 L |
Óleo do Motor | |
|---|---|
 | |
Capacidade de óleo | 5 litros
4,7 L |
Troca de óleo | 100 h |
Transmissão
| 1977 - 1985
Trator utilitário compacto Hinomoto construído |
|---|---|
1977 - 1985 | |
Trator utilitário compacto | |
Construído pela Hinomoto | |
1977 - 1985 | |
|---|---|
Trator utilitário compacto | |
Construído pela Hinomoto |
Opções de transmissão | |
|---|---|
8 marchas não sincronizadas | |
cambio de 12 velocidades não sincronizado |
Transmissão | |||
|---|---|---|---|
Tipo | engrenagem não sincronizada | ||
Engrenagens | 8 marchas para frente e 2 para trás | ||
Embreagem | 215mm disco seco | ||
Capacidade de óleo | 22 litros
20,8 L | ||
Tipo de óleo | Fluido de Potência 821 | Fluido de Potência 821 | |
Quatro marchas, mais ré, com faixas alta e baixa. A de oito velocidades parece ter estado disponível apenas durante a produção inicial. | |||
Fluido de Potência 821 |
|---|
Velocidades | |
|---|---|
Com pneus traseiros 9.5-24. | |
 |
Transmissão | |||
|---|---|---|---|
Tipo | engrenagem não sincronizada | ||
Engrenagens | 12 marchas para frente e 3 para trás | ||
Embreagem | 215mm disco seco | ||
Capacidade de óleo | 22 litros
20,8 L | ||
Tipo de óleo | Fluido de Potência 821 | Fluido de Potência 821 | |
Quatro marchas, mais ré, com faixas alta, baixa e rastejante. O modelo de 12 velocidades é comumente listado como a transmissão padrão. | |||
Fluido de Potência 821 |
|---|
Velocidades | |
|---|---|
Com pneus traseiros 11.2x24. | |
 |

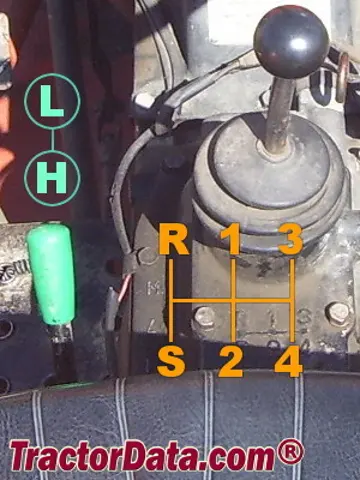

Padrão de Marcha | |
|---|---|
 |
Dimensões
| 1977 - 1985
Trator utilitário compacto Hinomoto construído |
|---|---|
1977 - 1985 | |
Trator utilitário compacto | |
Construído pela Hinomoto | |
1977 - 1985 | |
|---|---|
Trator utilitário compacto | |
Construído pela Hinomoto |
Pneus Allis Chalmers 5020 | |
|---|---|
Frente do trator | 5.00-15 (2WD) |
6.00x14 (4WD) | |
Traseira do trator | 9.5-24 |
11.2x24 | |
Grama/relvado frontal | 20x8.00-10 |
Gramado/relva traseiro | 13,6-16 |
Dimensões | |
|---|---|
Distância entre eixos | 59,8 polegadas
151 cm |
Comprimento | 98,9 polegadas
251 cm |
Largura | 48 polegadas
121 cm |
Folga (eixo dianteiro) | 12,6 polegadas
32 cm |
Folga (eixo traseiro) | 14 polegadas
35 cm |
Esteira dianteira | 38,6 polegadas
98 cm |
Esteira traseira | 39,2/51 polegadas
99/129 cm |
Peso Allis Chalmers 5020 | |
|---|---|
Envio 2WD | 1900 lbs
861 kg |
Envio 4WD | 2150 lbs
975 kg |
Operacional | 2060 lbs (2WD)
934 kg |
Lastrado | 3358 lbs
1523 kg |
Altura Allis Chalmers 5020 | |
|---|---|
Volante | 59,8 polegadas
151 cm |
Capô | 44,7 polegadas
113 cm |
ROPS | 85 polegadas
215 cm |
Escapamento | 77,5 polegadas
196 cm |
Testes
| 1977 - 1985
Trator utilitário compacto Hinomoto construído |
|---|---|
1977 - 1985 | |
Trator utilitário compacto | |
Construído pela Hinomoto | |
1977 - 1985 | |
|---|---|
Trator utilitário compacto | |
Construído pela Hinomoto |
Teste de Trator de Nebraska 1270 | ||
|---|---|---|
 | | |
| ||
Teste de Trator de Nebraska 1270 | |
|---|---|
Diesel 8 velocidades 2WD
6 - 15 de abril de 1978
Link: Arquivo do Teste de Tratores de Nebraska 1270 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 21,79 cv
16,2 kW |
Consumo de combustível | 1,6 galões/hora
6,1 litros/hora |
Potência na velocidade nominal da TDP | 20,78 cv
15,5 kW |
Consumo de combustível | 1,5 galões/hora
5,7 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 17,37 cv
13,0 kW |
Consumo de combustível | 1,6 galões/hora
6,1 litros/hora |
Engrenagem 3H usada para teste de potência. | |
Tração máxima | 2.346 lbs
1064 kg |
Marcha 4L usada para teste de tração. | |
Acessórios
| 1977 - 1985
Trator utilitário compacto Hinomoto construído |
|---|---|
1977 - 1985 | |
Trator utilitário compacto | |
Construído pela Hinomoto | |
1977 - 1985 | |
|---|---|
Trator utilitário compacto | |
Construído pela Hinomoto |
Visão geral dos anexos | |
|---|---|
deck de corte central de 60" | |
Carregador frontal | |
O Allis-Chalmers foi anunciado como disponível com uma lâmina traseira de 72 polegadas, arado de fundo único (14 polegadas), cortador de grama traseiro de 60 polegadas, cultivador de 50 polegadas e lançador de neve de 60 polegadas. |
Plataforma de corte de 60" | |
|---|---|
Tipo | montado no meio Allis Chalmers 1690373 |
3-pás | |
Largura de corte | 60 polegadas
152 cm |
Peso | 308 lbs
139 kg |
Largura total | 71 polegadas
180 cm |
Altura de corte | 1,625 a 3,00 polegadas
4 a 7 cm |
Fotos

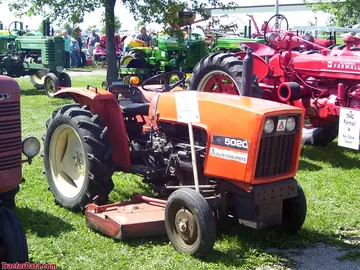

Allis-Chalmers 5020 with center-mount mower.
Allis-Chalmers 5020 operator station and controls.
Allis-Chalmers 5020 with 66 tiller.
Allis-Chalmers 5020 with 66 tiller.
Allis-Chalmers 5020 compact utility tractor.
Allis-Chalmers 5020 compact utility tractor.
Allis-Chalmers 5020 compact utility tractor.
Allis-Chalmers 5020 compact utility tractor.
