Allis Chalmers C
O Allis Chalmers C é um trator produzido pela Allis Chalmers. Potência nominal: 23,30 cv 17,4 kW.
Visão Geral
 | 1940 - 1949
Trator para culturas em linha |
|---|
Produção | |
|---|---|
Fabricante | Allis Chalmers |
Trator para culturas em linha | |
Construído em West Allis, Wisconsin, EUA | |
Total construído | 84.020 |
O preço original era de $1.200 em 1949 | |
Motores Allis Chalmers C | |
|---|---|
Allis Chalmers 2.1L 4 cilindros diesel | |
Allis-Chalmers 2.1L 4 cilindros a gasolina | |
Tanque de combustível | 13 gal
49,2 L |
Combustível aux. | 1 gal
3,8 L |
Detalhes do motor ...  | |
Transmissão Allis Chalmers C | |
|---|---|
cambio de 3 velocidades não sincronizado | |
Detalhes da transmissão...  |
Allis Chalmers C Power | |
|---|---|
Arados | 2 |
Barra de tração (testada) | 18,4 cv
13,7 kW |
TDF (testado) | 23,30 cv
17,4 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração nas duas rodas | |
Direção manual | |
Freios a tambor mecânicos | |
Estação do operador aberta. |
Fotos | |
|---|---|
 | |
Fotos do Allis Chalmers C...  |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | transmissão |
Tipo de TDP Traseiro | 560 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 77 polegadas
195 cm |
Peso | 2500 lbs
1134 kg |
Pneu dianteiro | 4.00-15 |
Pneu traseiro | 9-24 |
Dimensões completas e pneus...  | |

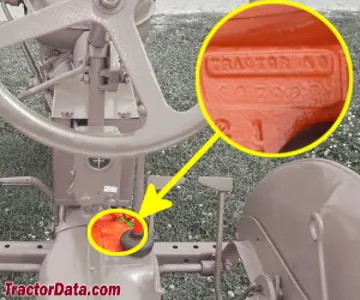

Localização do Número de Série C | |
|---|---|
 | |
Em cima da caixa de transmissão, atrás da alavanca de câmbio |
Números de Série C | |
|---|---|
1940 | 1 |
1941 | 112 |
1942 | 12389 |
1943 | 18782 |
1944 | 23908 |
1945 | 30695 |
1946 | 36378 |
1947 | 39168 |
1948 | 51515 |
1949 | 68281 |
1950 | 80518 |
FAQ: Como ler uma tabela de número de série. | |
Polia de Correia | |
|---|---|
Diâmetro | 8 polegadas
20 cm |
Largura | 5,5 polegadas
13 cm |
RPM | 1129 |
Elétrico | |
|---|---|
Solo | positivo |
Sistema de carregamento | gerador |
Amperes de carregamento | 12 |
Volts da bateria | 6 |
AH da bateria | 95 |
Referências | |
|---|---|
 | |
Uma Nova Aventura na Agricultura publicada em 1941, pela Allis Chalmers | |
Dois Tratores de Guerra Ágeis publicados em 1942, pela Allis Chalmers | |
Agricultura diversificada com o Trator Allis-Chalmers Modelo C publicado em 1949, pela Allis Chalmers | |
Construindo Uma Fazenda Melhor publicado em 1940, pela Allis Chalmers | |
 | |
Instruções de Operação Trator Modelo C (TPL-125H) | |
Instruções de Operação Trator Modelo C (TPL-465N) | |
Manual de Serviço de Equipamentos Agrícolas (SM-3) |
Motor
Opções do motor | |
|---|---|
Allis Chalmers 2.1L 4 cilindros diesel | |
Allis-Chalmers 2.1L 4 cilindros a gasolina |
Detalhe do Motor | |
|---|---|
Allis Chalmers CE | |
destilado | |
4 cilindros 8 válvulas | |
refrigerado a líquido, vertical I-head | |
Motor de baixo índice de octanagem projetado para funcionar com combustíveis de tratores com uma classificação de octanagem de 30 ou superior. | |
Deslocamento | 125,2 cm³
2,1 L |
Diâmetro/Curso | 3,375x3,50 polegadas
86 x 89 mm |
Filtro de ar | banho de óleo |
Compressão | 4,75:1 |
RPM Nominal | 1500 |
Ordem de ignição | 1-2-4-3 |
Volts de arranque | 6 |
Capacidade do líquido de arrefecimento | 8 quartos
7,6 L |
Vela de ignição | Autolite A 9 |
AC 47 | |
Folga da vela de ignição | 0,035 polegadas
0,889 mm |
Folga do ponto | 0,020 polegadas
0,508 mm |
Folga da válvula de admissão | 0,010 polegadas (quente)
0,254 mm |
Folga da válvula de escape | 0,010 polegadas (quente)
0,254 mm |
Óleo do Motor | |
|---|---|
 | |
Capacidade de óleo | 4 litros
3,8 L |
Detalhe do Motor | |
|---|---|
Allis-Chalmers CE | |
gasolina | |
4 cilindros 8 válvulas | |
arrefecido a líquido | |
Deslocamento | 125,2 cm³
2,1 L |
Diâmetro/Curso | 3,375x3,50 polegadas
86 x 89 mm |
Filtro de ar | banho de óleo |
Compressão | 5.75:1 |
RPM Nominal | 1500 |
Ordem de ignição | 1-2-4-3 |
Capacidade do líquido de arrefecimento | 8 quartos
7,6 L |
Vela de ignição | Autolite AN 7 |
AC 45 | |
Folga da vela de ignição | 0,035 polegadas
0,889 mm |
Folga do ponto | 0,020 polegadas
0,508 mm |
Folga da válvula de admissão | 0.010 polegadas
0.254 mm |
Folga da válvula de escape | 0.010 polegadas
0.254 mm |
Óleo do Motor | |
|---|---|
 | |
Capacidade de óleo | 4 litros
3,8 L |
Motor Allis Chalmers C | |
|---|---|
 |
Transmissão
Transmissão | |||
|---|---|---|---|
Tipo | engrenagem não sincronizada | ||
Engrenagens | 3 para frente e 1 para trás | ||
Capacidade de óleo | 6 litros
5.7 L | ||
7 qts (com PTO)
6.6 L | |||
Tipo de óleo | SAE20W | SAE20W | |
SAE20W |
|---|
Velocidades | |
|---|---|
 |
Padrão de Marcha | |
|---|---|
 |
Dimensões
Pneus Allis Chalmers C | |
|---|---|
Frente do trator | 4.00-15 |
Traseira do trator | 9-24 |
Frente do trator | 6-12 |
Traseira do trator | 10-24 |
Dimensões | |
|---|---|
Distância entre eixos | 77 polegadas
195 cm |
Comprimento | 114 polegadas
289 cm |
Largura | 68,5 polegadas
173 cm |
Altura | 62,75 polegadas
159 cm |
Peso | 2500 lbs
1134 kg |
Esteira dianteira | 82 polegadas
208 cm |
Esteira traseira | 52 a 80 polegadas
132 a 203 cm |
Testes
Testes de Trator | |
|---|---|
NTTL 363: destilado 3 marchas 2WD | |
NTTL 364: gasolina 3 marchas 2WD |
Teste de Trator do Nebraska 363 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 363 | |
|---|---|
Destilado 3 marchas 2WD
28 de outubro - 6 de novembro de 1940
Link: Arquivo Nebraska Tractor Test 363 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 19,40 cv
14,5 kW |
Consumo de combustível | 1,6 galões/hora
6,1 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 15,96 cv
11,9 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 2.368 lbs
1074 kg |
Marcha 1 utilizada para teste de tração. | |
Teste de Trator do Nebraska 364 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 364 | |
|---|---|
Gasolina 3 marchas 2WD
28 de outubro - 7 de novembro de 1940
Link: Arquivo Nebraska Tractor Test 364 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 23,30 cv
17,4 kW |
Consumo de combustível | 2,0 galões/hora
7,6 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 18,4 cv
13,7 kW |
Marcha 2 utilizada para teste de potência. | |
Tração máxima | 2.352 lbs
1066 kg |
Marcha 1 utilizada para teste de tração. | |
Fotos
Allis-Chalmers C, left side.
Allis-Chlamers C, rear view.
Allis-Chalmers C, right side.
Allis-Chalmers C operator station and controls.
Mounted plow on a Allis-Chalmers C
Allis-Chalmers C with mounted bale loader.
Allis-Chalmers C with single front wheel.
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Allis Chalmers C com base em sua potência de 23.33378434588225 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 1 to 2 Bottom (12")1 - 2 铧 (30 cm) | Serviço Leve | Ideal for garden plots and light sandy soil. |
Roçadeira RotativaRoçada e Limpeza | 4 ft (48 in)1.2 m | Serviço Leve | Pasture clipping and light brush under 1" diameter. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 42 to 48 in105 - 120 cm | Serviço Leve | Covers compact tractor tire width. |
Grade Aradora / NiveladoraPreparo Secundário | 5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片) | Serviço Leve | Small acreage soil break-up and secondary aeration. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Allis Chalmers C.
Autonomia Estimada em Campo: 10.7 hrs
Aproximadamente 10.7 horas de operação contínua a ~75% de carga com tanque cheio (13 gal / 49.2 L).
Consumo Horário Estimado (75% Carga)~1.2 gal/h (4.6 L/h)
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Allis Chalmers C
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Allis Chalmers C.
Equivalências convertidas:
Cavalos de força mecânicos (HP)23.3 hp
Quilowatts (kW)17.4 kW
Cavalos-vapor métricos (CV / PS)23.7 PS
Comparativo com Concorrentes Diretos do Mercado
Compare Allis Chalmers C com alternativas da mesma época e categoria de potência.
Modelo Atual
Allis Chalmers
Allis Chalmers C
Potência do Motor:23,30 cv
17,4 kW
★ Baseline Reference
Massey FergusonConcorrente Direto
Massey Ferguson 1020
Potência do Motor:21
Anos de Fabricação:1983 - 1994
International HarvesterConcorrente Direto
International Harvester 244
Potência do Motor:21
Anos de Fabricação:1982 - 1984
