Ford 1600
O Ford 1600 é um trator produzido pela Ford. Potência nominal: 23,0 cv 17,2 kW.
Visão Geral
 | 1976 - 1979
Trator de Utilidade CompactaConstruído pela Shibaura
Trator utilitário compacto
Construído pela Shibaura |
|---|
Produção | |
|---|---|
Distribuidor | Ford |
Fabricante | Shibaura |
Trator utilitário compacto | |
Construído no Japão | |
O preço original era de $5.425 em 1979 | |
Motor Ford 1600 | |
|---|---|
Shibaura 1.3L motor a diesel 2 cilindros | |
Detalhes do motor ...  |
Transmissão Ford 1600 | |
|---|---|
cambio de 9 marchas | |
Detalhes da transmissão...  |
Ford 1600 Power | |
|---|---|
TDP (declarado) | 23 cv
17,2 kW |
Barra de tração (testada) | 18,09 cv
13,5 kW |
TDF (testado) | 23,0 cv
17,2 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Bloqueio do diferencial | mecânico traseiro |
Direção manual | |
Freios de sapatas mecânicas expansíveis diferenciais | |
Estação do operador aberta. ROPS de dois postes opcional. | |
Fotos | |
|---|---|
 | |
Fotos da Ford 1600...  |
Capacidade | |
|---|---|
Combustível | 5,8 gal
22,0 L |
Sistema hidráulico | 2,6 gal
9,8 L |
Hidráulica | |
|---|---|
Tipo | centro aberto |
Capacidade | 2,6 gal
9,8 L |
Pressão | 1422 psi
98,0 bar |
Fluxo total | 4.2 gpm
15.9 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | Eu |
Elevação traseira (nas extremidades) | 1700 lbs
771 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | transmissão |
Tipo de TDP Traseiro | 540 (1.375) |
Rotações por minuto do motor | 540@1955 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos 2WD | 62,6 polegadas
159 cm |
Tração 4WD Distância entre eixos | 66,3 polegadas
168 cm |
Peso | 2288 a 2690 libras |
Pneu dianteiro | 5.00-15 |
Pneu traseiro 2WD | 11.2-24 |
Dimensões completas e pneus...  | |
Acessórios Ford 1600 | |
|---|---|
deck de corte central de 60" | |
carregador frontal | |
Detalhes do anexo...  |

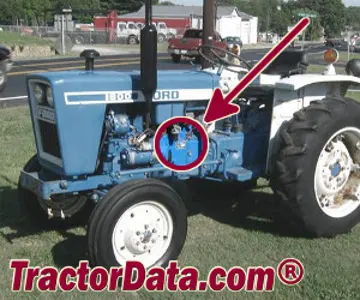

Localização do número de série 1600 | |
|---|---|
 | |
Na caixa da embreagem do trator, lado esquerdo. |
1600 Números de Série | |
|---|---|
1976 | U103361 |
1977 | U105013 |
1978 | U108849 |
1979 | U113129 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 10 |
Volts da bateria | 12 |
AH da bateria | 70 |
Referências | |
|---|---|
 | |
Opção de tração nas quatro rodas do Trator 1600 publicado em 1978, pela Ford | |
Manual do Operador 1600 (SE 3551) publicado em 1976 | |
Ford 1600 publicado em 1978 |
Motor
Detalhe do Motor | |
|---|---|
Shibaura LE892 | |
diesel | |
2 cilindros | |
arrefecido a líquido | |
Deslocamento | 77,6 pol. cúbicos
1,3 L |
Diâmetro/Curso | 3.54x3.94 polegadas
90 x 100 mm |
Filtro de ar | banho de óleo |
Pré-aquecimento | velas de aquecimento |
Compressão | 21:1 |
RPM Nominal | 2500 |
RPM em marcha lenta | 750-2700 |
Volts de arranque | 12 |
Capacidade do líquido de arrefecimento | 5,6 qts
5,3 L |
Folga da válvula de admissão | 0,012 polegadas (quente)
0,305 mm |
Folga da válvula de escape | 0,012 polegadas (quente)
0,305 mm |
Óleo do Motor | |
|---|---|
 | |
Capacidade de óleo 2WD | 5,3 qt
5,0 L |
Capacidade de óleo 4WD | 4,2 qts
4,0 L |
Troca de óleo | 100 h |
Transmissão
Transmissão | |||||||
|---|---|---|---|---|---|---|---|
Tipo | engrenagem | ||||||
Engrenagens | 9 marchas para frente e 3 para trás | ||||||
Embreagem | 215,9mm disco seco | ||||||
Capacidade de óleo | 21,2 qts
20,1 L | ||||||
Tipo de óleo | 32oF [0oC] ↓ : SAE 80 32o↑86oF [0o↑30oC] : SAE 90 86oF [30oC] ↑ : SAE 140 | 32°F [0°C]↓ | : SAE 80 | 32o↔86oF [0o↔30oC] | : SAE 90 | 86oF [30oC]↑ | : SAE 140 |
32°F [0°C]↓ | : SAE 80 | ||||||
32o↔86oF [0o↔30oC] | : SAE 90 | ||||||
86oF [30oC]↑ | : SAE 140 | ||||||
32°F [0°C]↓ | : SAE 80 |
|---|---|
32o↔86oF [0o↔30oC] | : SAE 90 |
86oF [30oC]↑ | : SAE 140 |
Velocidades | |
|---|---|
 |

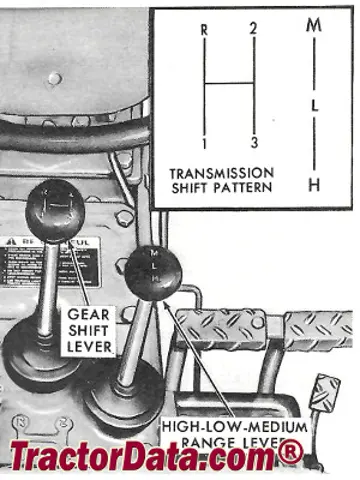

Padrão de Marcha | |
|---|---|
 |
Dimensões
Pneus Ford 1600 | |
|---|---|
Pneus padrão 2WD (agrícola) | Frente: 5.00-15. Traseira: 11.2-24 |
Pneus padrão 4WD (agrícola) | Frente: 6.00-16. Traseira: 11.2-24 |
2WD Grama/relvado frontal | 20x8.00-10 |
2WD Grama/turfa traseiro | 13,6-16 |
Dimensões | |
|---|---|
Distância entre eixos 2WD | 62,6 polegadas
159 cm |
Tração 4WD Distância entre eixos | 66,3 polegadas
168 cm |
Comprimento 2WD | 100 polegadas
254 cm |
Comprimento 4WD | 102 polegadas
259 cm |
Altura (capô) | 54,7 polegadas
138 cm |
Altura (escapamento) | 70,6 polegadas
179 cm |
Distância livre 2WD (eixo dianteiro) | 14 polegadas
35 cm |
Distância livre 4WD (eixo dianteiro) | 13 polegadas
33 cm |
Tração dianteira 2WD | 43 a 60 polegadas
109 a 152 cm |
Tração 4WD Dianteira | 45/52 polegadas
114/132 cm |
Esteira traseira | 48 a 60 polegadas
121 a 152 cm |
Peso Ford 1600 | |
|---|---|
Envio 2WD | 2288 lbs
1037 kg |
Envio 4WD | 2487 lbs
1128 kg |
Operação 2WD | 2690 lbs
1220 kg |
Capacidade máxima | 1746 kg
3850 lbs |
Testes
Teste de Trator do Nebraska 1228 | ||
|---|---|---|
 | | |
| ||
Teste de Trator do Nebraska 1228 | |
|---|---|
Diesel 9-velocidades 2WD
15 - 22 de outubro de 1976
Link: Nebraska Tractor Test 1228 file | |

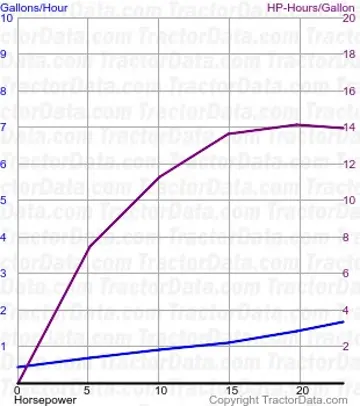

Desempenho da TDP | |
Potência na velocidade nominal do motor | 23,0 cv
17,2 kW |
Consumo de combustível | 1,7 galões/hora
6,4 litros/hora |
Potência na velocidade nominal da TDP | 19,78 cv
14,7 kW |
Consumo de combustível | 1,4 gal/hora
5,3 l/hora |
Desempenho da Barra de Tração | |
Potência máxima | 18,09 cv
13,5 kW |
Consumo de combustível | 1,6 galões/hora
6,1 litros/hora |
Marcha 1H usada para teste de potência. | |
Tração máxima | 2,634 lbs
1194 kg |
Engrenagem 1M usada para teste de tração. | |
Acessórios
Visão geral dos anexos | |
|---|---|
deck de corte central de 60" | |
Carregador frontal |
Plataforma de corte de 60" | |
|---|---|
Tipo | montagem central Ford 915 |
Largura de corte | 60 polegadas
152 cm |
Fotos

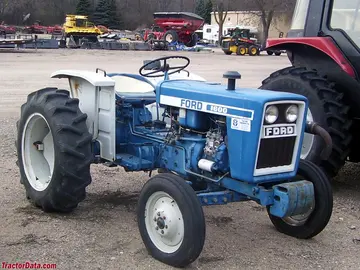

Ford 1600, left side.
Ford 1600.
Ford 1600.
Ford 1600.
Ford 1600.
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Ford 1600 com base em sua potência de 23.06557992811349 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 1 to 2 Bottom (12")1 - 2 铧 (30 cm) | Serviço Leve | Ideal for garden plots and light sandy soil. |
Roçadeira RotativaRoçada e Limpeza | 4 ft (48 in)1.2 m | Serviço Leve | Pasture clipping and light brush under 1" diameter. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 42 to 48 in105 - 120 cm | Serviço Leve | Covers compact tractor tire width. |
Grade Aradora / NiveladoraPreparo Secundário | 5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片) | Serviço Leve | Small acreage soil break-up and secondary aeration. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Ford 1600.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Ford 1600
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Ford 1600.
Equivalências convertidas:
Cavalos de força mecânicos (HP)23.1 hp
Quilowatts (kW)17.2 kW
Cavalos-vapor métricos (CV / PS)23.4 PS
Comparativo com Concorrentes Diretos do Mercado
Compare Ford 1600 com alternativas da mesma época e categoria de potência.
Modelo Atual
Ford
Ford 1600
Potência do Motor:23,0 cv
17,2 kW
★ Baseline Reference
Massey FergusonConcorrente Direto
Massey Ferguson 1020
Potência do Motor:21
Anos de Fabricação:1983 - 1994
International HarvesterConcorrente Direto
International Harvester 244
Potência do Motor:21
Anos de Fabricação:1982 - 1984
