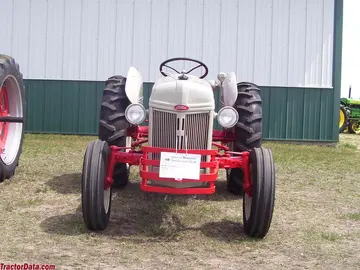

Ford 8N

1947 - 1952

Série N

Trator utilitário

Série N

Trator utilitário

Fabricante

Ford

Trator utilitário

Construído em Highland Park, Michigan, EUA

Total construído

524.000

O preço original era de $1.404 em 1952

8NAN

motor a destilado

Ford 2.0L 4 cilindros a gasolina

Ford 2.0L 4 cilindros destilado

4 marchas

12 velocidades

Barra de tração (declarado)

23,16 cv 17,3 kW

TDP (declarado)

27,32 cv 20,4 kW

Barra de tração (testada)

21,95 cv 16,4 kW

TDF (testado)

23,24 cv 17,3 kW

Correia (testada)

25,77 cv 19,2 kW

Tração nas duas rodas

Direção

mecânico

Freios de tambor manuais

Estação do operador aberta.

Combustível

10 gal 37.9 L

Sistema hidráulico

5 gal 18,9 L

Capacidade

5 gal 18,9 L

Pressão

1700 psi 117,2 bar

Vazão da bomba

2,85 gpm 10,8 lpm

Tipo Traseiro

Eu

Elevação traseira

800 lbs 362 kg

TDP Traseiro

transmissão

Tipo de TDP Traseiro

545 (1,125)

Distância entre eixos

70 polegadas 177 cm

Peso

2410 a 2717 libras

Pneu dianteiro

4.00-19

Pneu traseiro

10-28

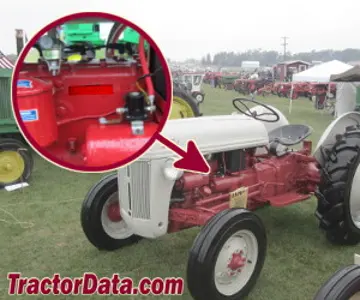

No bloco do motor, lado esquerdo, logo atrás do filtro de óleo. Uma estrela indica luvas de aço, um diamante indica luvas de ferro fundido.

1947

1

1948

37908

1949

141370

1950

245637

1951

343198

1952

442035

Final

524076

FAQ: Como ler uma tabela de número de série.

Tractores 8N: Peças, manuais e informações para o 8N

N Tractor Club:

Manual 8N: online em NewOldManuals.com

Solo

positivo

Sistema de carregamento

gerador

Amperes de carregamento

20

Volts da bateria

6

AH da bateria

80

O Novo Ford Tractor publicado em 1947

Tractor Ford publicado em 1950

Manual do Operador Modelo 8N (3729-52-C) publicado em 1952

1947 - 1952

Série N

Trator utilitário

Série N

Trator utilitário

Ford 2.0L 4 cilindros a gasolina

Ford 2.0L 4 cilindros destilado

Ford

gasolina

4 cilindros 8 válvulas

arrefecido a líquido

Deslocamento

119,7 pol. cu. 2,0 L

Diâmetro/Curso

3,188x3,75 polegadas 81 x 95 mm

Compressão

6:1

6.7:1 *Após s/n 85000

RPM Nominal

2000

Torque

92 lb-ft 124,8 Nm

Torque RPM

1500

Ordem de ignição

1-2-4-3

Volts de arranque

6

Capacidade do líquido de arrefecimento

12 litros 11,4 L

Folga da vela de ignição

0,025 polegadas 0,635 mm

Folga do ponto

0,015 polegadas (montagem frontal) 0,381 mm

0,025 polegadas (montagem lateral) 0,635 mm

Folga da válvula de admissão

0,011 polegadas*Frio 0,279 mm

Folga da válvula de escape

0,015 polegadas*Frio 0,381 mm

Capacidade de óleo

6 litros 5.7 L

Ford

destilado

4 cilindros

arrefecido a líquido

O motor a destilação foi usado na variante 8NAN.

Deslocamento

119,7 pol. cu. 2,0 L

Diâmetro/Curso

3,188x3,75 polegadas 81 x 95 mm

Compressão

4,75:1

RPM Nominal

2000

Ordem de ignição

1-2-4-3

Volts de arranque

6

Capacidade do líquido de arrefecimento

12 litros 11,4 L

Capacidade de óleo

6 litros 5.7 L

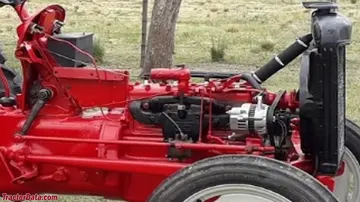

Imagem cortesia de Javier Cardozo

1947 - 1952

Série N

Trator utilitário

Série N

Trator utilitário

4 marchas

12 velocidades

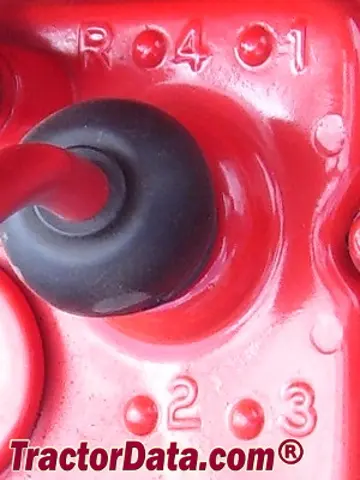

Transmissão

embreagem constante

Engrenagens

4 marchas para frente e 1 para trás

Capacidade de óleo

20 qt 18,9 L

Tipo de óleo

32oF [0oC]↑ : Ford M4864A 32oF [0oC]↓ : Ford M4864B

32oF [0oC]↑

: Ford M4864A

32°F [0°C]↓

: Ford M4864B

32oF [0oC]↑

: Ford M4864A

32°F [0°C]↓

: Ford M4864B

O trator deve estar parado e a embreagem utilizada para engatar as marchas.

32°F [0°C]↓

: Ford M4864B

Transmissão

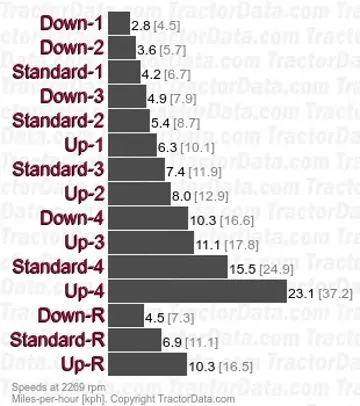

Transmissão Sherman Combination

Engrenagens

12 marchas para frente e 3 para trás

A transmissão Sherman Step-Up e Step-Down Combination forneceu duas faixas adicionais, uma mais alta e uma mais baixa, através do uso de uma caixa de câmbio auxiliar. O Step-Down foi reduzido por 1,513 para 1. O Step-Up foi elevado por 1 para 1,495.

1947 - 1952

Série N

Trator utilitário

Série N

Trator utilitário

Frente do trator

4.00-19

6,00-16

Traseira do trator

10-28

11.2-28

Distância entre eixos

70 polegadas 177 cm

Comprimento

115 polegadas 292 cm

Largura

64,75 polegadas 164 cm

Altura

54,5 polegadas 138 cm

Distância do solo

13 polegadas 33 cm

Folga (eixo dianteiro)

21 polegadas 53 cm

Esteira dianteira

48/52/56/60/64/68/72/76 polegadas 121/132/142/152/162/172/182/193 cm

Esteira traseira

48/52/56/60/64/68/72/76 polegadas 121/132/142/152/162/172/182/193 cm

Envio

2.410 lbs 1093 kg

Operacional

2,717 lbs 1232 kg

Lastrado

4.043 lbs 1833 kg

1947 - 1952

Série N

Trator utilitário

Série N

Trator utilitário

NTTL 385: gasolina 4 marchas 2WD

NTTL 393: gasolina 4-marchas 2WD

NTTL 443: gasolina 4 marchas 2WD

NTTL 444: destilado (8NAN) 4-marchas 2WD

Gasolina 4 marchas 2WD 8 de setembro - 19, 1947 Link: Arquivo Nebraska Tractor Test 385

Potência do cinto (máx)

21,06 cv 15,7 kW

Consumo de combustível da correia (máx)

2,7 galões/hora 10,2 l/hora

Desempenho da TDP

Potência na velocidade nominal do motor

18,35 cv 13,7 kW

Consumo de combustível

2,5 galões/hora 9,5 litros/hora

Desempenho da Barra de Tração

Potência máxima

20,8 cv 15,5 kW

Tração máxima

2.810 lbs 1274 kg

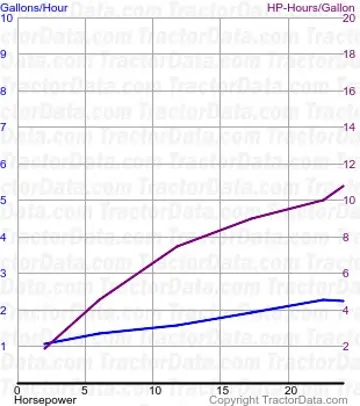

Gasolina 4 marchas 2WD 11 - 18 de maio de 1948 Link: Arquivo Nebraska Tractor Test 393

Potência do cinto (máx)

25,77 cv 19,2 kW

Consumo de combustível da correia (máx)

2,4 galões/hora 9,1 litros/hora

Desempenho da Barra de Tração

Potência máxima

21,72 cv 16,2 kW

Marcha 2 utilizada para teste de potência.

Tração máxima

2.751 lbs 1247 kg

Marcha 1 utilizada para teste de tração.

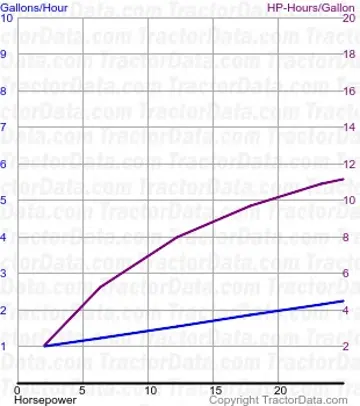

Gasolina 4 marchas 2WD 16 - 27 de junho de 1950 Link: Arquivo Nebraska Tractor Test 443

Potência do cinto (máx)

25,49 cv 19,0 kW

Consumo de combustível da correia (máx)

2,3 galões/hora 8,7 l/hora

Desempenho da TDP

Potência na velocidade nominal do motor

23,24 cv 17,3 kW

Consumo de combustível

2,1 galões/hora 7,9 litros/hora

Desempenho da Barra de Tração

Potência máxima

21,95 cv 16,4 kW

Marcha 2 utilizada para teste de potência.

Tração máxima

2.810 lbs 1274 kg

Marcha 1 utilizada para teste de tração.

Destilado (8NAN) 4 marchas 2WD 22 a 29 de junho de 1950 Link: Arquivo Nebraska Tractor Test 444

Potência do cinto (máx)

21,87 cv 16,3 kW

Consumo de combustível da correia (máx)

2,4 galões/hora 9,1 litros/hora

Desempenho da Barra de Tração

Potência máxima

18,79 cv 14,0 kW

Marcha 2 utilizada para teste de potência.

Tração máxima

2,355 lbs 1068 kg

Marcha 1 utilizada para teste de tração.
