CaseIH Magnum 290

Le CaseIH Magnum 290 est un tracteur produit par Caseih. La puissance moteur indiquée est de Diesel (brute): 284 ch / 211,8 kW. Transmission : CVT.

Puissance du moteur

Diesel (brute): 284 ch / 211,8 kW

Boîte de vitesses

CVT

Aperçu

	2011 - 2013 Série MagnumTracteur pour cultures en rangs Série Magnum Tracteur pour cultures en rangs

Production
Fabricant	CaseIH (une division de CNH)
Tracteur pour cultures en rangs
Construit à Racine, Wisconsin, États-Unis

CaseIH Magnum 290 Moteur
FPT 8.7L diesel 6 cylindres
Réservoir de carburant	168 gal 635,9 L
Liquide d'échappement (DEF)	23,6 gal 89,3 L
Détails du moteur ...

Case IH Magnum 290 Power
Moteur (brut)	284 ch 211,8 kW
Moteur (max)	317 ch 236,4 kW
PTO (déclaré)	240 ch 179,0 kW
Attelage (testé)	213,64 ch 159,3 kW
PTO (testé)	300,90 ch 224,4 kW
Détails du test de performance ...

Mécanique
Transmission intégrale
Direction	puissance
Cab Magnum Surveyor standard. Suspension de cabine en option.

Hydraulique
Type	compensation pression-débit
Vannes arrière	4 à 6
Débit total	44 gpm 166,5 lpm
	59 gpm (optionnel) 223,3 lpm
	75 gpm (optionnel) 283,9 lpm

Attelage de tracteur
Type arrière	3/3N
	4N/3 (facultatif)
Levage arrière	12,800 lbs (3/3N 109cm links) 5806 kg
	14 800 lbs (3/3N 96cm liens) 6713 kg
	15 400 lbs (3/3N 109cm liens opt.) 6985 kg
	17 400 lbs (3/3N 96cm liens opt.) 7892 kg
	17 400 lbs (4N/3 109cm liens) 7892 kg
	19 400 lbs (4N/3 96cm liens) 8799 kg
Attelage avant	optionnel
Levage avant	9 426 lbs 4275 kg

Prise de Puissance (PTO)
Prise de puissance arrière	indépendant
Type de prise de force arrière	1000 (1,75)
	540/1000 (1,375)Optionnel
Tours par minute du moteur	540@1804
	1000@1804
Prise de force avant	indépendant OptOptional
Type de prise de force avant	1000 (1,375)

Dimensions et Pneumatiques
Empattement	120 pouces 304 cm
Poids	27 400 lbs 12 428 kg
Dimensions complètes et pneus ...

Électrique
Sol	négatif
Système de charge	alternateur
Ampères de charge	200
Batteries	2
Volts de la batterie	12

Références

Tracteurs Magnum publiés en 2011, par CaseIH
Tracteurs Magnum Série Aperçu Nouveauté 2011 publié en 2010, par CaseIH

Moteur

Détail du moteur
FPT
diesel turbocompressé
6 cylindres 24 soupapes
refroidi par liquide
Déplacement	531 ci 8,7 L
Alésage/Course	4,606x5,315 pouces 117 x 135 mm
Émissions	Tier 4A
Contrôle des émissions	réduction catalytique sélective (SCR)
Puissance nominale (brute)	284 ch 211,8 kW
Puissance maximale (brute)	317 ch 236,4 kW
Tours/min nominal	2000
Type de démarreur	électrique

Transmission

Options de transmission
Transmission intégrale 19 vitesses
Boîte de vitesses 18 rapports à puissance intégrale
chenille 23 vitesses
transmission à variation continue

Transmission — changement de vitesse progressif

Type	changement de vitesse progressif
Engrenages	19 avant et 4 arrière

Transmission — changement de vitesse progressif

Type	changement de vitesse progressif
Engrenages	18 vers l'avant et 4 en marche arrière
Transmission
Type	creeper
Engrenages	23 vers l'avant et 4 en marche arrière

Transmission — CVT

Transmission	CVT
Type	transmission à variation continue
Engrenages	avancement et recul infinis
La transmission CVT est devenue disponible sur le Magnum 290 pour l'année modèle 2012.

Dimensions

Pneus Case IH Magnum 290

Dimensions
Empattement	120 pouces 304 cm
Longueur	253,1 pouces 642 cm
Largeur minimale	100,4 pouces 255 cm
Hauteur	133 pouces 337 cm
Poids	27 400 lbs 12 428 kg
Essieu arrière	4 par 305 centimètres 101 par 7680 millimètres
Essieu arrière	4,5 pouces sur 120 pouces 114 sur 3048 mm (facultatif)
Crayon avant	60 à 88 pouces 152 à 223 cm
Traction arrière	147 à 229 cm 57,9 à 90,3 pouces

Tests

Test Tracteur OCED 2019

Test Tracteur OCED 2019
Diesel 18 vitesses 4WD April 9 - 18, 2012 Lien : fichier Test Tracteur OCED 2019
Performance du prise de force
Puissance maximale	300,90 ch 224,4 kW
Consommation de carburant	15.0 gal/heure 56.8 l/heure
Puissance à la vitesse nominale du moteur	248,43 ch 185,3 kW
Consommation de carburant	13,2 gal/heure 50,0 l/heure
Puissance à la vitesse nominale de la prise de puissance	300,90 ch 224,4 kW
Consommation de carburant	15.0 gal/heure 56.8 l/heure
Performance de l'attelage
Puissance maximale	213,64 ch 159,3 kW
Consommation de carburant	13,3 gal/heure 50,3 l/heure
Engin 8 utilisé pour test de puissance.
Traction maximale	23521 lbs 10669 kg
Gear 5 utilisé pour le test de traction.

Photos

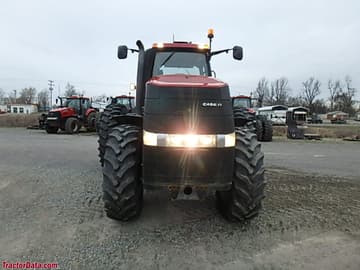

CaseIH Magnum 290

Guide des Outils Recommandés et Dimensionnement

Recommandations techniques pour Caseih Magnum 290 basées sur sa puissance de 284.0284784171185 ch et les normes agricoles ASAE.

Outil et Utilisation	Taille Recommandée	Régime de Travail	Notes Techniques
Charrue à SocsTravail du Sol Primaire	8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁	Usage Commercial / Grande Culture	High horsepower articulated/4WD field plowing.
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage	15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼	Usage Commercial / Grande Culture	Large commercial field and roadside mowing operations.
Rotavator / Fraise RotativePréparation du Lit de Semence	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Usage Commercial / Grande Culture	Deep intensive seedbed preparation for commercial row crops.
Herse à Disques / DéchaumeurTravail du Sol Secondaire	24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙	Usage Commercial / Grande Culture	Broad-acre grain tillage for high-drawbar tractors.
Presse à BallesFoin et Fourrage	Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m)	Usage Commercial / Grande Culture	High-capacity commercial forage harvesting (1000 RPM PTO).

Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.

Fluides, Capacités et Autonomie au Travail

Fluides recommandés, intervalles d'entretien et autonomie en champ pour Caseih Magnum 290.

Autonomie Continue Estimée: 11.4 hrs

Environ 11.4 heures de travail continu à ~75% de charge sur un plein (168 gal / 635.9 L).

Consommation Estimée (75% Charge)~14.8 gal/h (55.9 L/h)

Huile Moteur

SAE 15W-40 (Diesel Lourd)

Spécification : API CK-4 / CJ-4 Haute Performance

Intervalle d’Entretien : 150 – 250 Heures

Transmission et Circuit Hydraulique

UTTO (Huile Universelle Transmission et Hydraulique)

Spécification : ISO VG 46 / 68 (Freins Immergés)

Intervalle d’Entretien : 600 – 1000 Heures

Circuit de Refroidissement

Prémélange 50/50 Éthylène Glycol

Spécification : ASTM D6210 / Liquide de Refroidissement OAT

Intervalle d’Entretien : 2 Ans / 1500 Heures
