Ford 1710
O Ford 1710 é um trator produzido pela Ford. Potência nominal: Diesel (líquida): 26 cv / 19.4 kW.
Visão Geral
 | 1983 - 1986
Dez Compact SeriesCompact Utility tractorShibaura construído
Dez Séries Compactas
Trator utilitário compacto
Construído pela Shibaura |
|---|
Produção | |
|---|---|
Distribuidor | Ford |
Fabricante | Shibaura |
Trator utilitário compacto | |
Construído no Japão | |
O preço original era de $8.859 em 1986 | |
Variantes | |
|---|---|
Deslocamento 1710 | trator de cultivo |
Motor Ford 1710 | |
|---|---|
Shibaura 1.4L 3-cilindros diesel | |
Detalhes do motor ...  |
Transmissões Ford 1710 | |
|---|---|
cambio de 12 velocidades não sincronizado | |
12 velocidades parcialmente sincronizada | |
Detalhes da transmissão...  |
Ford 1710 Power | |
|---|---|
Motor (líquido) | 26 cv
19.4 kW |
TDP (declarado) | 23,5 cv
17,5 kW |
Barra de tração (testada) | 20,48 cv
15,3 kW |
TDF (testado) | 23,88 cv
17,8 kW |
Detalhes do teste de desempenho...  | |
Mecânico | |
|---|---|
Tração traseira ou nas quatro rodas | |
Transmissões finais | engrenagem reta |
Bloqueio do diferencial | mecânico traseiro |
Direção 2WD | manual |
Tração 4WD ((Opcional com tração de duas rodas.)) Direção | potência |
Freios a tambor mecânicos diferenciais | |
ROPS fixo de dois postes. | |
Fotos | |
|---|---|
 | |
Fotos do Ford 1710...  |
Capacidade | |
|---|---|
Combustível | 7,7 gal
29,1 L |
Sistema hidráulico | 4.75 gal
18.0 L |
Hidráulica | |
|---|---|
Tipo | centro aberto |
Capacidade | 4.75 gal
18.0 L |
Pressão | 2130 psi
146,9 bar |
Fluxo total | 7,8 gpm
29,5 lpm |
Engate de trator | |
|---|---|
Tipo Traseiro | Eu |
Elevação traseira (a 24"/610mm) | 1575 lbs
714 kg |
Tomada de Potência (TDP) | |
|---|---|
TDP Traseiro | transmissão |
ao vivo OptOpcional | |
Tipo de TDP Traseiro | 540 |
Dimensões e Pneus | |
|---|---|
Distância entre eixos | 63 polegadas
160 cm |
Peso | 2425 a 2690 libras |
Pneu dianteiro | 5.00-15 |
Pneu traseiro 2WD | 11.2-24 |
Dimensões completas e pneus...  | |
Acessórios Ford 1710 | |
|---|---|
deck de corte central de 60" | |
lâmina de neve | |
carregador frontal | |
retroescavadeira | |
Detalhes do anexo...  |
1710 Localização do Número de Série | |
|---|---|
 | |
Placa de número de série no lado esquerdo do Ford 1710, perto do pedal da embreagem. |
Números de Série 1710 | |
|---|---|
1983 | UL00001 |
1984 | UL03489 |
1985 | UL07985 |
1986 | UL13798 |
FAQ: Como ler uma tabela de número de série. | |
Elétrico | |
|---|---|
Solo | negativo |
Sistema de carregamento | alternador |
Amperes de carregamento | 35 |
Volts de carregamento | 12 |
Volts da bateria | 12 |
AH da bateria | 72 |
Referências | |
|---|---|
 | |
Manual de Oficina Ford por Peter Letourneau | |
Carregadores de fazenda publicados em 1988, pela Ford | |
Tratores da Série 1000 publicados em 1985, por Ford | |
Tratores da Série 1000 publicados em 1987, pela Ford | |
Referência do Vendedor publicada em 1986, pela Ford | |
Manual de Reparo Tratores Série 1010 (SE 4301) publicado em 1986 | |
Guia de Referência de Vendas publicado em 1986, pela Ford |
Motor
Detalhe do Motor | |
|---|---|
Shibaura H843 | |
diesel | |
3-cilindros | |
refrigerado a líquido em linha | |
Deslocamento | 85,2 cil
1,4 L |
Diâmetro/Curso | 3,31x3,31 polegadas
84 x 84 mm |
Potência (líquida) | 26 cv
19.4 kW |
Consumo de combustível | 1,873 galões/hora
7,1 l/hora |
Filtro de ar | seco |
Pré-aquecimento | velas de aquecimento |
Compressão | 23:1 |
RPM Nominal | 2700 |
RPM em marcha lenta | 750-2875 |
Torque | 55.7 lb-ft
75.5 Nm |
Torque RPM | 1500 |
Ordem de ignição | 1-2-3 |
Volts de arranque | 12 |
Capacidade de óleo | 5,6 qts
5,3 L |
Capacidade do líquido de arrefecimento | 4,2 qts
4,0 L |
Transmissão
Opções de transmissão | |
|---|---|
cambio de 12 velocidades não sincronizado | |
12 velocidades parcialmente sincronizada |
Transmissão | |
|---|---|
Tipo | engrenagem não sincronizada |
Engrenagens | 12 marchas à frente e 4 à ré |
Embreagem | 216mm disco seco |
Capacidade de óleo | 19 litros
18,0 L |
Três marchas, mais ré, em quatro faixas. | |
Velocidades | |
|---|---|
11.2-24 | |
 |

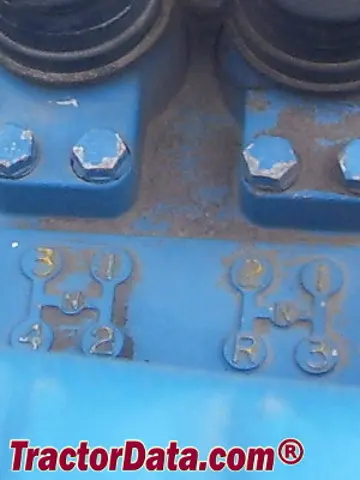

Padrão de Marcha | |
|---|---|
 |
Transmissão | |
|---|---|
Tipo | parcialmente sincronizado |
Engrenagens | 12 marchas à frente e 4 à ré |
Velocidades | |
|---|---|
 |
Dimensões
Pneus Ford 1710 | |
|---|---|
Pneus padrão 2WD (agrícola) | Frente: 5.00-15. Traseira: 11.2-24 |
Pneus padrão 4WD (agrícola) | Frente: 6.00-16. Traseira: 11.2-24 |
2WD Grama/relvado frontal | 23x8.50-12 |
Tração 4WD para gramado/turfa frontal | 27x8.50-15 |
Gramado/relva traseiro | 13.6x16 |
Dimensões | |
|---|---|
Distância entre eixos | 63 polegadas
160 cm |
Comprimento | 117,5 polegadas
298 cm |
Largura | 54,7 polegadas
138 cm |
Distância do solo | 13,9 polegadas
35 cm |
Tração dianteira 2WD | 43,5 a 57,5 polegadas
110 a 146 cm |
Tração 4WD Dianteira | 45,3 polegadas
115 cm |
Esteira traseira | 43,3 a 58,7 polegadas
109 a 149 cm |
Peso do Ford 1710 | |
|---|---|
2WD | 2470 lbs
1120 kg |
Tração 4x4 | 2690 lbs
1220 kg |
Operacional | 2425 lbs
1099 kg |
Lastrado | 3510 lbs
1592 kg |
Altura Ford 1710 | |
|---|---|
Direção 2WD | 57,3 polegadas
145 cm |
Direção 4WD | 57,9 polegadas
147 cm |
ROPS | 84,8 polegadas
215 cm |
Escapamento 2WD | 73,3 polegadas
186 cm |
Escapamento 4WD | 74,5 polegadas
189 cm |
Testes
Testes de Trator | |
|---|---|
NTTL 1502: diesel 12/4 marcha 2WD | |
NTTL 1503: diesel 12/4 sincronizado 2WD |

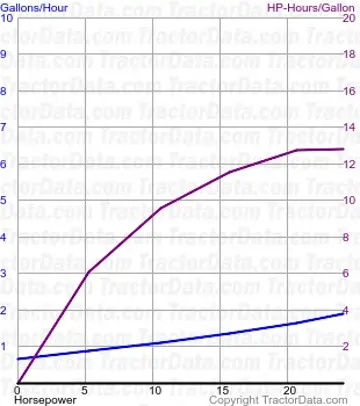

Teste de Trator de Nebraska 1502 | ||
|---|---|---|
 | | |
| ||
Teste de Trator de Nebraska 1502 | |
|---|---|
Diesel 12/4 marchas 2WD
17 a 31 de Outubro de 1983
Link: Arquivo do Teste de Trator de Nebraska 1502 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 23,88 cv
17,8 kW |
Consumo de combustível | 1,9 galões/hora
7,2 l/hora |
Potência na velocidade nominal da TDP | 22,19 cv
16,5 kW |
Consumo de combustível | 1,7 galões/hora
6,4 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 19,98 cv
14,9 kW |
Consumo de combustível | 1,8 galões/hora
6,8 litros/hora |
Marcha 3-3 usada para teste de potência. | |
Tração máxima | 2.700 lbs
1.224 kg |
Marcha 2-3 usada para teste de tração. | |
Teste de Trator de Nebraska 1503 | ||
|---|---|---|
 | | |
| ||
Teste de Trator de Nebraska 1503 | |
|---|---|
Diesel 12/4 sincronizado 2WD
17 a 31 de outubro de 1983
Link: Arquivo do Teste de Tratores de Nebraska 1503 | |
Desempenho da TDP | |
Potência na velocidade nominal do motor | 23,79 cv
17,7 kW |
Consumo de combustível | 1,9 galões/hora
7,2 l/hora |
Potência na velocidade nominal da TDP | 22,34 cv
16,7 kW |
Consumo de combustível | 1,7 galões/hora
6,4 litros/hora |
Desempenho da Barra de Tração | |
Potência máxima | 20,48 cv
15,3 kW |
Consumo de combustível | 1,9 galões/hora
7,2 l/hora |
Marcha 3-3 usada para teste de potência. | |
Tração máxima | 2.680 lbs
1.215 kg |
Marcha 2-3 usada para teste de tração. | |
Acessórios
Visão geral dos anexos | |
|---|---|
deck de corte central de 60" | |
Lâmina de neve | |
Carregador Ford 770A | |
Carregador Ford 770B | |
Retroescavadeira | |
Além do deck de corte central, o Ford 1710 era compatível com o cortador de acabamento traseiro 930A em larguras de 59 ou 72 polegadas. Ele também podia usar os cortadores rotativos 939 e 940 de 60 polegadas e os roçadores 917 (62 ou 74 polegadas). Além de uma carregadeira e retroescavadeira, o modelo 706 com pá traseira de 10 pés cúbicos estava disponível. Lâminas frontais de até 72 polegadas e lâminas traseiras de 84 polegadas podiam ser instaladas no 1710, juntamente com um rastelo paisagístico de 72 polegadas. Grades de preparo do solo estavam disponíveis em larguras de 48 e 54 polegadas. A Ford listava arados de dois socais, gradas rotativas de 82 polegadas e cultivadores de 72 polegadas como equipamentos compatíveis. |
Plataforma de corte de 60" | |
|---|---|
Tipo | montagem central Ford 915 |
3-pás | |
Largura de corte | 60 polegadas
152 cm |
Escavadeira Ford 757A | |
|---|---|
Tipo retroescavadeira | Escavadeira Ford 757A |
Largura do balde | 8 polegadas
20 cm |
13 polegadas
33 cm | |
16 polegadas
40 cm | |
Profundidade de escavação | 76,5 polegadas
194 cm |
Profundidade de escavação plana de 2 pés | 74,5 polegadas
189 cm |
Profundidade de escavação plana de 2,4 metros | 40,3 polegadas
102 cm |
Alcance a partir do pivô | 107 polegadas
271 cm |
Altura de carregamento | 70 polegadas
177 cm |
Força da vareta de medição | 719 lbs
326 kg |
Escavadeira Retroescavadeira Ford 758A | |
|---|---|
Tipo retroescavadeira | Escavadeira Retroescavadeira Ford 758A |
Largura do balde | 8 polegadas
20 cm |
13 polegadas
33 cm | |
16 polegadas
40 cm | |
Profundidade de escavação | 96 polegadas
243 cm |
Profundidade de escavação plana de 2 pés | 94 polegadas
238 cm |
Profundidade de escavação plana de 2,4 metros | 56 polegadas
142 cm |
Alcance a partir do pivô | 140,4 polegadas
356 cm |
Altura de carregamento | 83,6 polegadas
212 cm |
Força da vareta de medição | 726 lbs
329 kg |
Fotos

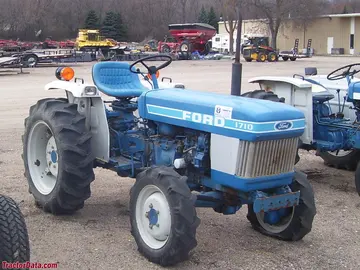

Ford 1710
Ford 1710 with front-end loader, right side.
Ford 1710 with front-end loader, left side.
Guia de Implementos Recomendados e Dimensionamento
Recomendações técnicas para Ford 1710 com base em sua potência de 26.015828523569866 cv e normas agrícolas ASAE.
| Implemento e Operação | Tamanho Recomendado | Classificação de Serviço | Observações Técnicas |
|---|---|---|---|
Arado de AivecasPreparo Primário do Solo | 1 to 2 Bottom (12")1 - 2 铧 (30 cm) | Serviço Leve | Ideal for garden plots and light sandy soil. |
Roçadeira RotativaRoçada e Limpeza | 5 ft (60 in)1.5 m | Serviço Médio | Pasture maintenance and weeds up to 1.5" diameter. |
Enxada Rotativa / RotocultivadorPreparo do Leito de Semeadura | 54 to 60 in135 - 150 cm | Serviço Médio | Thorough seedbed preparation in orchards and vegetable plots. |
Grade Aradora / NiveladoraPreparo Secundário | 5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片) | Serviço Leve | Small acreage soil break-up and secondary aeration. |
Nota de Dimensionamento e Tipo de SoloO tamanho ideal varia com o tipo de solo (argiloso pesado ou arenoso), declividade e velocidade. Trabalhos pesados podem exigir lastro frontal.
Fluidos, Capacidades e Autonomia de Trabalho
Fluidos recomendados, intervalos de manutenção e autonomia de trabalho para Ford 1710.
Óleo Lubrificante do Motor
SAE 15W-40 (Diesel Pesado)
Especificação: API CK-4 / CJ-4 Serviço Pesado
Intervalo de Troca: 150 – 250 Horas
Transmissão e Sistema Hidráulico
UTTO (Óleo Universal para Transmissão e Hidráulico)
Especificação: ISO VG 46 / 68 (Freio Úmido Compatível)
Intervalo de Troca: 600 – 1000 Horas
Sistema de Arrefecimento
Mistura 50/50 Etilenoglicol
Especificação: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Troca: 2 Anos / 1500 Horas
Conversor interativo de unidades de especificações Ford 1710
Converta potência do motor, capacidade de fluidos e peso operacional entre padrões métricos e imperiais para Ford 1710.
Equivalências convertidas:
Cavalos de força mecânicos (HP)26 hp
Quilowatts (kW)19.4 kW
Cavalos-vapor métricos (CV / PS)26.4 PS
Comparativo com Concorrentes Diretos do Mercado
Compare Ford 1710 com alternativas da mesma época e categoria de potência.
Modelo Atual
Ford
Ford 1710
Potência do Motor:Diesel (líquida): 26 cv / 19.4 kW
★ Baseline Reference
